CNGmass DCI
Misuratore di portata Coriolis

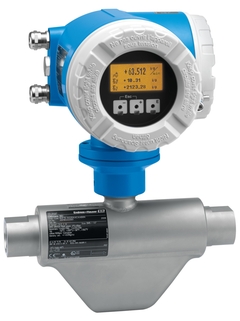

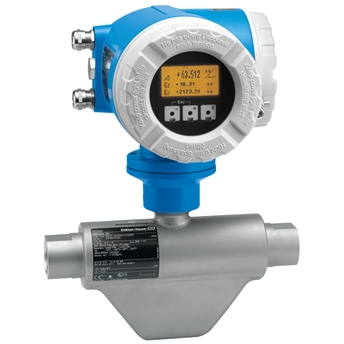

Immagine del flussimetro Coriolis CNGmass DCI / 8DF per la misura del gas naturale compresso (CNG) ©Endress+Hauser

Il CNGmass DCI è stato specificamente progettato per il rifornimento con gas naturale (GNC) ecologico.

Il principio di misura della portata Coriolis

Flussimetro per applicazioni di rifornimento con integrazione di sistema senza soluzione di continuità

CNGmass DCI è appositamente progettato per il rifornimento di gas naturale ecologico (CNG). La portata volumetrica di gas naturale viene misurata con precisione e visualizzata direttamente in campo. Il dispositivo è azionabile dall'esterno tramite "Touch Control" e può essere utilizzato in qualsiasi momento durante la manutenzione. Un'interfaccia MODBUS è inclusa per uno scambio ottimale dei dati.

  • Vantaggi

    • Sicurezza operativa eccellente – affidabile in condizioni di processo estreme

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - nessun tratto in ingresso/uscita

    • Integrazione...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Misura accurata del gas naturale compresso (GNC) nelle applicazioni di rifornimento ad alta pressione

    Proprietà del dispositivo

    • Portata fino...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Misuratore di portata per rifornimento di carburante con perfetta integrazione di sistema. Misura accurata del gas naturale compresso (GNC) per applicazioni di rifornimento di carburante ad alta pressione.

  • Caratteristiche del sensore

    Sicurezza operativa eccellente – affidabile in condizioni di processo estreme. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temp.). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Portate fino a 150 kg/min (330 lb/min). Pressione di processo fino a 350 bar (5080 psi).

  • Caratteristiche del trasmettitore

    Alta flessibilità nel sistema di integrazione - vasta gamma di interfacce di comunicazione. Veloce messa in servizio - dispositivi preconfigurati. Recupero automatico dei dati per la manutenzione. Dispositivo in versione compatta o separata. Uscite flessibili e Modbus RS485.

  • Diametro

    DN 8...25 (⅜...1")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4435 (316L)
    Connessione: 1.4404 (316)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento

  • Errore di misura massimo

    Portata massica: ±0,5% del batch

  • Campo di misura

    0 … 150 kg/min (0 … 30 lb/min)

  • Campo di pressione

    350 bar (5080 psi)

  • Temperatura di processo

    –50 … +150 °C (–58 … +302 °F)

  • Temperatura ambiente

    Standard: –20 … +60 °C (–4 … +140 °F)
    Opzione: –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere

  • Protezione elettronica

    Custodia IP67, Type 4x. Trasmettitore separato: custodia IP67, Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control (controllo dall'esterno)
    Configurazione eseguibile mediante display locale, web browser web e tool operativi

  • Uscite

    4 uscite modulari:
    0-20 mA (attiva)/4-20 mA (attiva/passiva)
    Uscita impulsi/frequenza/contatto (passiva), impulsi sfasati
    Relè

  • Ingressi

    1 ingresso modulare: stato

  • Comunicazione

    HART, Modbus RS485

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, NEPSI

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025), misura fiscale
    CRN

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture di taratura accreditate (secondo ISO/IEC 17025), trassazioni commerciali fiscali

  • Certificati e approvazioni per pressione

    CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Misuratore di portata per rifornimento di carburante con perfetta integrazione di sistema. Misura accurata del gas naturale compresso (GNC) per applicazioni di rifornimento di carburante ad alta pressione.

  • Caratteristiche del sensore

    Sicurezza operativa eccellente – affidabile in condizioni di processo estreme. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temp.). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Portate fino a 150 kg/min (330 lb/min). Pressione di processo fino a 350 bar (5080 psi).

  • Caratteristiche del trasmettitore

    Alta flessibilità nel sistema di integrazione - vasta gamma di interfacce di comunicazione. Veloce messa in servizio - dispositivi preconfigurati. Recupero automatico dei dati per la manutenzione. Dispositivo in versione compatta o separata. Uscite flessibili e Modbus RS485.

  • Diametro

    DN 8...25 (⅜...1")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4435 (316L)
    Connessione: 1.4404 (316)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica ±0,5 % del lotto

  • Campo di misura

    0...150 kg/h (0...330 lb/min)

  • Campo di pressione

    350 bar (5080 psi)

  • Temperatura di processo

    –50...+150 °C (–58...+302 °F)

  • Temperatura ambiente

    Standard: –20 … +60 °C (–4 … +140 °F)
    Opzione: –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere

  • Protezione elettronica

    IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi

  • Uscite

    4 uscite modulari:
    0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
    Uscita impulsi/frequenza/stato (passiva), impulsi con sfasamento
    Relè

  • Ingressi

    1 ingresso modulare: stato

  • Comunicazione

    HART, Modbus RS485

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, NEC/CEC, NEPSI

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su impianti accreditati (secondo. ISO / IEC 17025), misure fiscali
    CRN
