Misura radar

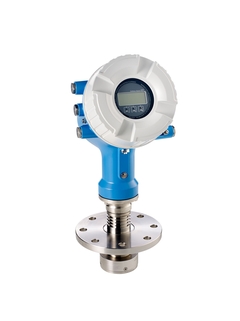

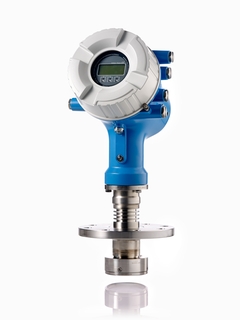

Micropilot NMR84

Micropilot NMR84 ©Endress+Hauser
Micropilot NMR84 ©Endress+Hauser

Per misure di livello non a contatto estremamente precise in tubi di calma e per misure fiscali

Micropilot NMR84 viene utilizzato in applicazioni per misure fiscali e gestione delle scorte ed è dotato delle omologazioni NMi e PTB. Soddisfa i requisiti fondamentali in base a OIML R85 e API 3.1B. Il radar a spazio libero NMR84 con antenna planare drip-off è specificamente adatto per applicazioni in tubi di calma. Il comprovato design drip-off dell'antenna planare elimina i problemi causati dalla formazione di condensa.

  • Vantaggi

    • Hardware e software sviluppati secondo IEC 61508 fino a SIL3 (in ridondanza omogenea) per un elevato livello di sicurezza

    • Massima affidabilità grazie a una precisione fino a ±0,5 mm (±0.02")

    • Sviluppato nel rispetto delle raccomandazioni OIML R85 (...

  • Campo applicativo

    Con antenna planare particolarmente adatta per le applicazioni con tubo di calma.

    • Connessioni al processo: flange

    • Temperatura: da -40 a +150 °C (da -40 a +302 °F)

    • Pressione: dal vuoto a +25 bar (dal vuoto a +362 psi)

    • Campo di misura massimo: 40 m (131ft)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Livello radar

  • Caratteristica / Applicazione

    Antenna planare, 6 GHz: misure ad alta precisione per serbatoi di stoccaggio fino a 30 m (98 ft)

  • Specialità

    Misure di livello per uso fiscale

  • Alimentazione / Comunicazione

    85-264 V c.a.

  • Precisione

    fino a 0,5 mm

  • Temperatura ambiente

    Standard:

    -40 °C…60 °C

    (-40 °F...140°F)


    Per taratura conforme agli

    standard di regolamentazione:

    -25 °C…55 °C

    (-13 °F...131 °F)

  • Temperatura di processo

    -40 °C…150 °C

    (-40 °F...302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto ... 25 bar ass

  • Parti bagnate

    316L, PTFE

  • Attacco al processo

    Flangia:

    DN100/4"…DN300/12"


    Flangia UNI:

    DN150/6"…DN300/12"

  • Distanza massima di misura

    40 m (131 ft)

    Per taratura conforme agli standard di regolamentazione:

    30 m (98 ft)

  • Comunicazione

    Uscite:

    Bus di campo: Modbus RS485, V1, HART

    Uscita analogica 4-20 mA (Exi/ Exd)

    Uscita a relè (Exd)


    Ingressi:

    Ingresso analogico 4-20 mA (Exi/ Exd)

    Ingresso RTD a 2, 3, 4 fili

    Ingresso discreto (Exd, passivo/attivo)

  • Certificati / Approvazioni

    ATEX, FM, IEC Ex, EAC

  • Approvazioni costruzione

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Certificati e approvazioni metrologiche

    OIML, NMi, PTB

  • Opzioni

    Bus di campo ridondante

    Custodia con rivestimento in alluminio o 316L

    Tettuccio di protezione dalle intemperie

  • Limiti applicativi

    Il campo di misura massimo
    dipende dalla forma del serbatoio e
    /o dall'applicazione
    Abbondanti depositi / formazione di
    condensa

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 21
    • Nr 21 Order code 71312582

      O-ring, housing, 177.39x3.53, TG

      Material: FVMQ, PTFE coated. Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 19
    • Nr 19 Order code 71312589

      Housing filter, PTFE, NMR8x, 2 pcs.,TG

      Consists of: 1x pressure compensation plug M18, 316L. 1x filter plug metal M12, 316L. 1x pressure compensation filter. Usage: housing F36/38, NMR81/NMR84.

  • 14
    • Nr 14 Order code 71312592

      Blind plug, M20, 316L, O-ring EPDM, TG

      Consists of: blind plug, O-ring 18.0x2.0. Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 15
    • Nr 15 Order code 71312594

      O-ring, blind plug, M20, EPDM, 5pcs., TG

      Usage: housing F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Order code 71312596

      Front cover Alu, sight glas, gasket

      Material: aluminum. Consists of: cover, O-ring FVMQ, PTFE coated. Usage: housing F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 20 Order code 71312607

      Front cover 316L, sight glas, gasket

      Material: 316L. Consists of: O-ring EPDM, clotted. Usage: housing F37/38. NMR81/NMR84, NRF81, NMS81/NMS83.

  • 17
  • 37
    • Nr 37 Order code 71324756

      Terminal set, I/O module, Push-in, TG

      Consists of: complete terminal set. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Order code 71324757

      Terminal set, I/O module, screw type, TG

      Consists of: complete terminal set. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 40
    • Nr 40 Order code 71312638

      Set display, RS485, supporto, TG

      Consiste in: modulo di funzionamento, A300, pulsanti ottici, supporto display, anello di fissaggio, coperchio. Per: NMR81/NMR84, NRF81, NMS80/NMS81/NMS83. NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Order code 71312640

      Supporto display, anello fissaggio, TG

      Consiste in: anello di fissaggio, supporto. Per: NMR81/NMR84, NRF81, NMS80/NMS81/NMS83.

  • 31
