Misura a ultrasuoni
Tempo di volo
Prosonic FMU90

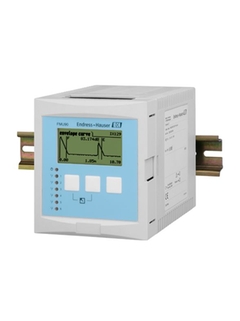

Prosonic FMU90 - custodia per guida DIN top hat ©Endress+Hauser

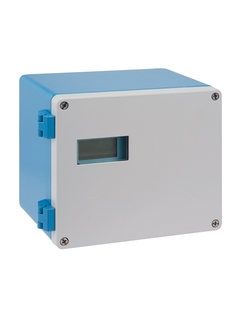

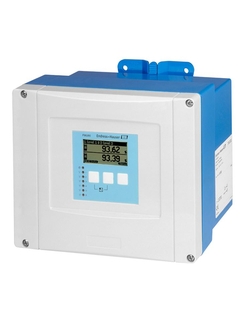

Prosonic FMU90 - custodia da campo ©Endress+Hauser

Principio di misura Tempo di volo

FMU90 ©Endress+Hauser

Trasmettitore in custodia per montaggio in campo o su guida DIN top hat per un massimo di 2 sensori FDU90/91/92/93/95

Prosonic FMU90 in versione separata con custodia da campo o su guida DIN top hat per la strumentazione dell'armadio di controllo è adatto alla misura continua e non a contatto di livello di liquidi, paste, fanghi e solidi in polvere o granulari. Idoneo alla misura della portata in canali aperti o stramazzi, oltre che alla misura simultanea di livello e portata in bacini di raccolta delle acque piovane con un solo sensore. Fino a 6 relè per allarme di tendenza, uscita impulsi della portata o allarme ristagno/fanghi, versione a 1 o 2 canali.

  • Vantaggi

    • Controllo semplice guidato dal menu su display alfanumerico a sei righe; possibilità di selezione di 15 lingue

    • Curve d'inviluppo visualizzabili sul display per semplificare le attività di diagnostica

    • Semplicità di funzionamento, attività di diagnostica e...

  • Campo applicativo

    Misura di livello di liquidi e materiali solidi con 1 o 2 sensori per misure fino a 45 m e rilevamento di soglia di livello. Comando pompa, comando griglie e, opzionalmente, funzione di comando della pompa aggiuntiva.

    • Calcoli: media, differenza, somma

    • ...

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, fino a 6 relè per controllo pompa/comando griglia/controllo di soglia, versione a 1 o 2 canali

  • Specialità

    Grado di protezione IP 66/NEMA 4x
    riconoscimento automatico del sensore FDU9x
    opzione: misura di portata in canali aperti e stramazzi o funzioni addizionali per il controllo della pompa

  • Alimentazione / Comunicazione

    90 … 253 V c.a.
    10,5 … 32 V c.c.
    fino a 2x 4-20mA HART
    PROFIBUS DP

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 60 °C
    (-40 … 140 °F)

  • Comunicazione

    fino a 2x 4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    FMU consente di controllare FDU9x in area Ex

    CSA GP (collaudato secondo UL)

  • Opzioni

    Display illuminato, display grafico a 6 righe con menu guidato specifico per il Paese, diagnostica in loco con curva di inviluppo sul display

  • Componenti

    Sensori FDU9x

  • Principio di misura

    Ultrasonoro

  • Nome del prodotto

    Versione separata con custodia da campo o su guida DIN top hat, fino a 6 relè per allarme di tendenza, uscita impulsiva di portata o allarme ristagno/fanghi, versione a 1 o 2 canali

  • Caratteristiche del sensore

    Curve di portata preprogrammate per la tipica misura in canali aperti

  • Protezione elettronica

    IP66 (custodia da campo)
    IP20 (custodia per guida DIN top hat)

  • Display / Operazione

    Display retroilluminato, display grafico a 6 righe con menu guidato nella lingua locale, diagnostica in loco con curva d'inviluppo sul display

  • Uscite

    4...20 mA HART
    Opzionale:
    seconda uscita 4...20 mA (p. es per misura della portata in 2 tempi
    1 relè (standard)
    Opzionale:
    3 o 6 relè

  • Ingressi

    fino a 2 sensori FDU9x

  • Comunicazione

    HART, Profibus DP

  • Approvazioni Ex

    FMU utilizzo consentito FDU9x in zona Ex

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o su guida DIN top hat, fino a 6 relè per controllo di soglia, versione a 1 o 2 canali

  • Specialità

    Classe di protezione IP 66 / NEMA 4x
    Riconoscimento automatico dei sensori FDU9x

  • Alimentazione / Comunicazione

    90 ... 253 V c.a.
    10.5 ... 32 V c.c.
    fino a 2x 4...20 mA HART
    Profibus DP

  • Precisione

    +/- 2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 °C ... 60 °C
    (-4 °F ... 140 °F)

  • Comunicazione

    fino a 2x 4 ... 20 mA HART
    Profibus DP

  • Certificati / Approvazioni

    ATEX, CSA

  • Opzioni

    Display retroilluminato, display grafico a 6 righe con menu guidato nella lingua locale, diagnostica in loco con curva d'inviluppo sul display

  • Componenti

    Sensori FDU9x
