Misura a ultrasuoni Tempo di volo

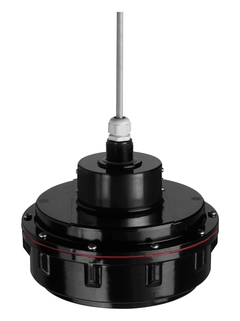

Prosonic FDU95

Prosonic FDU95 ©Endress+Hauser

Principio di misura Tempo di volo

  • Prosonic FDU95

Sensore a ultrasuoni per la misura di livello da collegarsi a FMU9x (campo di misura fino a 45 m)

Sensore a ultrasuoni FDU95 per la misura continua, senza contatto e senza manutenzione del livello di materiali solidi in polvere o grezzi. La misura non è influenzata dalla costante dielettrica, dalla densità o dall'umidità e da depositi di materiale grazie all'effetto autopulente di sensori. Adatto ad aree a rischio di esplosione. Campo di misura massimo nei solidi 45 m (148ft).

  • Vantaggi

    • Sensore di temperatura integrato per la correzione del Tempo di volo. Possibilità di eseguire misure accurate, anche in presenza di variazioni di temperatura

    • Adatto ad ambienti difficili grazie alla possibilità di installazione separata dal trasmettitore...

  • Campo applicativo

    Sensori per la misura continua e senza contatto di livello di materiali solidi in sili, su cinghie, in materiali sfusi e in frantumatori. Tipicamente utilizzato per misure con altezze strutturali basse.

    • Connessione al processo: filettatura

    • Temperatura: da...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o su guida DIN per installazione in cabina elettrica, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    4 fili (HART, Profibus DP)

  • Precisione

    +/- 2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40°C....+95°C

    (-40 °F...+203 °F)

  • Temperatura di processo

    -40°C....+95°C

    (-40 °F...+203 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 bar....3 bar abs

    (10 psi....43 psi)

  • Parti bagnate

    UP (poliestere insaturo)

    Rivestito in silicone / Al PTFE.

  • Attacco al processo

    G / NPT 1".

  • Distanza di blocco

    0.7 m / 80 °C,

    (2.3 ft / 176 °F),

    0.9 m / 150 °C,

    (2.9 ft / 302 °F)

  • Distanza massima di misura

    45 m (148 ft)

  • Comunicazione

    Trasmettitore:

    4....20 mA HART

    Profibus DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA, IEC Ex, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4....20 mA

  • Componenti

    Trasmettitore:

    FMU90, FMU95

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40… 80 °C
    o 150 °C
    (-40 … 176 °F
    o 302 °F)

  • Temperatura di processo

    -40… 80 °C
    o 150 °C
    (-40 … 176 °F
    o 302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0.7 bar...1.5 bar ass

    (10 psi...22 psi)

  • Parti bagnate

    UP (poliestere insaturo)
    Silicone/PE espanso (80 °C/176 °F)
    Silicone/acciaio inox (150 °C/302 °F)

  • Attacco al processo

    G/NPT 1"

  • Distanza di blocco

    0,7 m/80 °C
    (2.3 ft/176 °F)
    0,9 m/150 °C
    (2.9 ft/302 °F)

  • Distanza massima di misura

    45 m (148 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90

Documenti / Manuali / Software

  • Prosonic S FDU90/91/91F/92/93/95 Technical Information/Operating Instructions

    Ultrasonic sensors for non-contact continuous level and flow
    measurement

    Informazioni tecniche (TI)
  • Alignment Unit FAU40 Technical Information

    Mounting accessory for ultrasonic sensors with separate drive
    electronics

    Informazioni tecniche (TI)
  • Prosonic S FMU95

    Transmitter for 5 or 10 ultrasonic sensors

    Manuali operativi (BA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95 EAC: 2Ex nA IIC T6...T3 Gc Ex tc IIIC T55...95°C Dc Safety Instructions

    Ultrasonic Level Measurement

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 2 G Ex ma IIC T5 Gb (FDU90)
    II 2 G Ex ma IIC T6 Gb (FDU91/91F/92/93/95)
    II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68
    II 2 D Ex tb IIIC Txx°C Db IP68
    BVS 05 ATEX E 009

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU93, FDU95

    Ex tD A20/21 IP65 T
    GYJ16.1246 (NEPSI)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90/91, FDU91F, FDU92/93/95

    Ex ma IIC T5 Gb (FDU90)
    Ex ma IIC T6 Gb (FDU91/91F/92/93/95)
    Ex ta/tb IIIC Txx°C Da/Db IP65
    Ex tb IIIC Txx°C Db IP65
    TÜV 13.0893 X (INMETRO)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95 EAC: Ex ta/tb IIIC T°C Da/Db Ex tb IIIC T°C Db 1Ex ma IIC T6, T5 Gb Safety Instructions

    Ultrasonic Level Measurement

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96

    IECEx BVS 08.0012


    Ex ma IIC Tx Gb

    Ex ta/tb IIIC Txx°C Da/Db IP68

    Ex tb IIIC Txx°C Db IP68

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU93, FDU95, FDU96

    IECEx BVS 08.0012


    Ex ta/tb IIIC Txx°C Da/Db IP68

    Ex tb IIIC Txx°C Db IP68

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU93, FDU95 EAC: Ex ta/tb IIIC T°C Da/Db Ex tb IIIC T°C Db Safety Instructions

    Ultrasonic Level Measurement

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    Ex ma IIC T5 Gb
    Ex ma IIC T6 Gb
    Ex tD A20/21 IP65 T
    GYJ16.1246 (NEPSI)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 3 G Ex nA IIC T5 Gc (FDU90)
    II 3 G Ex nA IIC T6 Gc (FDU91-93/95, FDU91F)
    II 3 D Ex tc IIIC Txx°C Dc
    EG 05 024

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU93, FDU95

    II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68
    II 2 D Ex tb IIIC Txx°C Db IP68
    BVS 05 ATEX E 009

    Istruzioni per la sicurezza in aree Ex (XA)
  • Ultrasonic Sensors

    Instructions for shortening the sensor cable

    Documentazione speciale (SD)
  • Fachbericht:40 Jahre Ultraschall-Füllstandmesstechnik

    Fachbericht:Dieses Jahr feiert Endress+Hauser das 40jährige Bestehen der
    Ultraschall-Füllstandmesstechnik, mit der bis heute mehr als 500.000
    Anwendungen gelöst wurden. Dass diese Technik auch heute noch viele
    Vorteile bietet, zeigt die aktuelle Entwicklung von Neuprodukten.

    Pubblicazioni (PU)
    11/09
    Tedesco
  • Ultrasonic transmitter FDU95 and FMU90 processes bulk pellet feed for farm animals

    Suitable for narrow silos filled with corn, barley wheat and soy where
    environment is dusty.

    Esempi applicativi (CS)
    07/10
    Inglese
  • Level measurement in polymer station with ultrasonic level sensor

    For the different treatment processes, wastewater plants produce huge
    amounts of sewage sludge annually. Since this must be disposed of
    through landfill or incineration, it is essential to try to render
    residual
    sludge as dry as possible.

    Esempi applicativi (CS)
    06/11
    Inglese
  • Prosonic S Transmitter via HART to the PlantPAx Process Automation System

    System using a ControlLogix 1756 HART Analog Input Module
    Integration Document

    Documenti di Integrazione (SP)
    01/09
    Inglese
  • Prosonic S, FDU 9x (FDU90, FDU91 FDU92 FDU93 FDU95 FDU96)

    Ultraschall-Füllstandmessstelle mit Sensor und abgesetztem Messumformer.
    Füllstand-Messwertaufnehmer zur kontinuierlichen Füllstandmessung in
    offenen
    Behältern.

    Tender Text
    11/16
    Tedesco
  • Radar or ultrasonic measurement

    Animation DE 960x540 mp4

    Animazione
    07/16
    Tedesco
  • Radar or ultrasonic measurement

    Animation FR 1280x720 mp4

    Animazione
    07/16
    fr
  • Radar or ultrasonic measurement

    Animation mp4 EN

    Animazione
    06/15
    Inglese
  • Radar or ultrasonic measurement

    Animation flv EN

    Animazione
    06/15
    Inglese
  • Prosonic S

    Codice del prodotto: FDU95-
    Numero Dichiarazione: HE_00840_01.17
    Specifiche del produttore: RoHS

    Manufacturer Declaration
    Cinese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
    Numero Dichiarazione: EC_00196_03.16

    EU Declaration
    Tedesco , Inglese , fr
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-

    EU Declaration
    Tedesco , Inglese , fr
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Numero Dichiarazione: EG 05 024

    EU Declaration
    Tedesco , Inglese , fr
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Codice del prodotto: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Regione: Russia (Declaration of Conformity), Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: RU D-DE.MO10.B.05551

    Miscellaneous
    Russo
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: TC BY_112 11.01. TP020 003 127

    Miscellaneous
    Russo
  • Prosonic M, Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: TС RU D-DE.MU62.B.02534

    Miscellaneous
    Russo
  • Prosonic M, Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU92-, FDU93-, FDU95-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: TC № RU D-DE.AL32.B.07214

    Miscellaneous
    Russo
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Codice del prodotto: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Regione: Russia (Declaration of Conformity), Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: RU D-DE.MO10.B.05554

    Miscellaneous
    Russo
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Regione: Canada, USA
    Ente approvante: CSA
    Categoria: I/2/A,B,C,D/T5, I/2/A,B,C,D/T3C, I,II,III/1,2/A,B,C,D,E,F,G/T5, I,II,III/1,2/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T5, II,III/1/E,F,G/T3C

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Regione: International (IECEx)
    Ente approvante: DEKRA
    Protezione: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
    Regione: China
    Ente approvante: NEPSI
    Categoria: zone 0, zone 20,21
    Protezione: Ex tD A20/A21 IP6X IIIC Txxx°C Da/Db, Ex ma II T5, Ex ma II T6

    Explosion Protection
    Cinese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
    Regione: Brazil
    Ente approvante: TÜV
    Protezione: Ex m, Ex tb

    Explosion Protection
    Portoghese
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Protezione: Ex d [ia], Ex ia, Ex m, Ex nA, Ex t, Ex ta/tc, Ex ta/tb

    Explosion Protection
    Russo
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Regione: Canada, USA
    Ente approvante: CSA
    Categoria: I,II,III 1 ABCDEFG
    Protezione: 6P, Exm

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Ente approvante: FM
    Categoria: I,II,III 1,2 ABCDEFG
    Protezione: DIP, S

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Ente approvante: FM
    Categoria: I/1,2/A,B,C,D/T5, I/1,2/A,B,C,D/T6, II,III/1,2/E,F,G/T4A

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Regione: Europe (ATEX)
    Ente approvante: EXAM (DMT, BVS)
    Categoria: II 2 G, II 1/2 D, II 2 D
    Protezione: Ex ta/tb IIIC Txx°C Da/Db IP65, Ex tb IIIC Txx°C Db IP65, Ex ma IIC T6/T5 Gb

    Explosion Protection
    Tedesco , Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
    Regione: Brazil
    Ente approvante: TÜV
    Protezione: Ex m, Ex tb

    Explosion Protection
    Portoghese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-
    Regione: Europe (ATEX)
    Ente approvante: EXAM (DMT, BVS)
    Categoria: II 2 D, II 2 G, II 1/2 D
    Protezione: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Tedesco , Inglese
  • Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde

    Codice del prodotto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
    Ente approvante: TÜV

    Pressure Equipment
    Tedesco , Inglese
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91-, FDU90-
    Regione: Belarus
    Ente approvante: BEL
    Numero di approvazione: 9773

    Metrology
    Russo
  • Prosonic S

    Codice del prodotto: FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95-
    Regione: Slovakia
    Ente approvante: SMUB
    Numero di approvazione: 144/10-018

    Metrology
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95-
    Regione: Slovakia
    Ente approvante: SMUB
    Numero di approvazione: 018/144/10

    Metrology
  • Prosonic M, Prosonic S

    Codice del prodotto: FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95-
    Regione: Russia (GOST)
    Ente approvante: Rosstandart
    Numero di approvazione: OC.C.29.004.A № 50999/1

    Metrology
    Russo
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Regione: Kazakhstan
    Ente approvante: KazInMetr
    Numero di approvazione: 12134

    Metrology
    Russo
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-
    Regione: Canada
    Ente approvante: CSA

    Ordinary Location Product Safety
    Inglese

Accessori / Parti di ricambio

Nr
Order code
Specification

Storie di successi

Questo sito utilizza cookie. Continuando a esplorare il sito, accettate l'utilizzo dei cookie. Maggiori informazioni qui

Confronta prodotti
