Misura a ultrasuoni
Tempo di volo Prosonic FDU91F

Prosonic FDU91F ©Endress+Hauser
Prosonic FDU91F ©Endress+Hauser

Principio di misura Tempo di volo

  • Prosonic FDU91F
  • Prosonic FDU91F

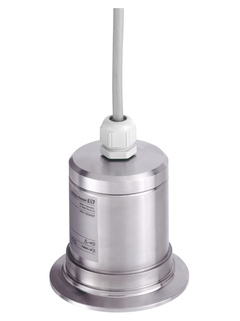

Sensore igienico per la misura di livello e portata da collegarsi a FMU9x (campo di misura fino a 10m)

Il sensore a ultrasuoni FDU91F per la misura continua di livello, non a contatto e senza manutenzione di liquidi, paste, fanghi, materiali solidi e granulari. Anche per la misura di portata in canali aperti e stramazzi. La misura non è influenzata dalla costante dielettrica, dalla densità, dall'umidità e da depositi di materiale grazie all'effetto autopulente dei sensori. Completamente saldato in 316L con disponibilità di connessione al processo igienica. Campo di misura massimo nei liquidi 10m (33ft), nei solidi 5m (16ft).

  • Vantaggi

    • Sensore di temperatura integrato per la correzione del Tempo di volo. Possibilità di eseguire misure accurate, anche in presenza di variazioni di temperatura

    • Sensori ermeticamente saldati (316L, 1.4404, 1.4435) per la massima resistenza chimica

    • Adatto ad...

  • Campo applicativo

    Misura continua di livello, non a contatto di liquidi e materiali solidi nei serbatoi, sulle cinghie, in materiali sfusi o frantumatori. Anche per la misura di portata in canali aperti e stramazzi. Usato per misura con basse altezze strutturali.

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 105 °C
    (-40 … 221 °F)

  • Temperatura di processo

    -40 … 105 °C
    (-40 … 221 °F)
    30 min: 135 °C (275 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    316L (completamente saldato IP68/NEMA 6P)

  • Attacco al processo

    G / NPT 1", DN80 / 100, ASME 3" / 4"

  • Connessione igienica al processo

    Tri-Clamp ISO2852, DN80 (3 1/2"), DN100 (4")

  • Distanza di blocco

    0,3 m (1 ft)

  • Distanza massima di misura

    5 m (16 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Approvazioni costruzione

    EN 10204-3.1

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Specialità

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 105 °C
    (-40 … 221 °F)

  • Temperatura di processo

    -40 … 105 °C

    (-40 ... 221 °F)

    CIP: 30 min: 135 °C

    (30 min: 275 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    316L (completamente saldato IP68/NEMA 6P)

  • Attacco al processo

    G / NPT 1", DN80 / 100, ASME 3" / 4 "

  • Connessione igienica al processo

    Tri-Clamp ISO2852, DN80 3 1/2 ", DN100 4"

  • Distanza di blocco

    0,3 m (1 ft)

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    10 m (33 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI

  • Approvazioni costruzione

    EN 10204-3.1

  • Approvazioni igieniche

    3A

  • Opzioni

  • Componenti

    Trasmettitore:
    FMU90, FMU95

  • Limiti applicativi

    Possibile presenza di schiuma/forte turbolenza:

    FDU92

    Per tank scanner per aree di stoccaggio:

    FMU95

Documenti / Manuali / Software

  • Alignment Unit FAU40 Technical Information

    Mounting accessory for ultrasonic sensors with separate drive electronics

    Informazioni tecniche (TI)
  • Prosonic S FDU90/91/91F/92/93/95 Technical Information/Operating Instructions

    Ultrasonic sensors for non-contact continuous level and flow measurement

    Informazioni tecniche (TI)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    Ex ma IIC T5 Gb Ex ma IIC T6 Gb Ex tD A20/21 IP65 T GYJ16.1246 (NEPSI)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 2 G Ex ma IIC T5 Gb (FDU90) II 2 G Ex ma IIC T6 Gb (FDU91/91F/92/93/95) II 1/2 D Ex ta/tb IIIC Txx°C Da/Db IP68 II 2 D Ex tb IIIC Txx°C Db IP68 BVS 05 ATEX E 009

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92

    II 2 G Ex ma IIC T5 Gb (FDU90) II 2 G Ex ma IIC T6 Gb (FDU91, FDU91F, FDU92) BVS 05 ATEX E 009

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92

    Ex ma IIC T5 Gb Ex ma IIC T6 Gb GYJ16.1246 (NEPSI)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90/91, FDU91F, FDU92/93/95

    Ex ma IIC T5 Gb (FDU90) Ex ma IIC T6 Gb (FDU91/91F/92/93/95) Ex ta/tb IIIC Txx°C Da/Db IP65 Ex tb IIIC Txx°C Db IP65 TÜV 13.0893 X (INMETRO)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92

    IECEx BVS 08.0012 Ex ma IIC T5 Gb (FDU90) Ex ma IIC T6 Gb (FDU91/91F/92)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95

    II 3 G Ex nA IIC T5 Gc (FDU90) II 3 G Ex nA IIC T6 Gc (FDU91-93/95, FDU91F) II 3 D Ex tc IIIC Txx°C Dc EG 05 024

    Istruzioni per la sicurezza in aree Ex (XA)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92

    Ex ma IIC T5 Gb (FDU90) Ex ma IIC T6 Gb (FDU91, FDU91F, FDU92) TÜV 13.0893 X (INMETRO)

    Istruzioni per la sicurezza in aree Ex (XA)
  • Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95, FDU96

    IECEx BVS 08.0012 Ex ma IIC Tx Gb Ex ta/tb IIIC Txx°C Da/Db IP68 Ex tb IIIC Txx°C Db IP68

    Istruzioni per la sicurezza in aree Ex (XA)
  • Ultrasonic Sensors

    Instructions for shortening the sensor cable

    Documentazione speciale (SD)
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Campi di attività (FA)
    03/17
    Inglese
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Campi di attività (FA)
    03/17
    Inglese
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Campi di attività (FA)
    03/17
    Spagnolo
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Campi di attività (FA)
    03/17
    Tedesco
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des solides en vrac

    Campi di attività (FA)
    03/17
    fr
  • Level measurement in polymer station with ultrasonic level sensor

    For the different treatment processes, wastewater plants produce huge amounts of sewage sludge annually. Since this must be disposed of through landfill or incineration, it is essential to try to render residual sludge as dry as possible.

    Esempi applicativi (CS)
    06/11
    Inglese
  • Prosonic S Transmitter via HART to the PlantPAx Process Automation System

    System using a ControlLogix 1756 HART Analog Input Module Integration Document

    Documenti di Integrazione (SP)
    01/09
    Inglese
  • Radar or ultrasonic measurement

    Animation FR 1280x720 mp4

    Animazione
    07/16
    fr
  • Radar or ultrasonic measurement

    Animation DE 960x540 mp4

    Animazione
    07/16
    Tedesco
  • Radar or ultrasonic measurement

    Animation flv EN

    Animazione
    06/15
    Inglese
  • Radar or ultrasonic measurement

    Animation mp4 EN

    Animazione
    06/15
    Inglese
  • Prosonic S

    Codice del prodotto: FDU91F- Numero Dichiarazione: HE_00616_01.17 Specifiche del produttore: RoHS

    Manufacturer Declaration
    Cinese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Numero Dichiarazione: EG 05 024

    EU Declaration
    Tedesco , Inglese , fr
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-

    EU Declaration
    Tedesco , Inglese , fr
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95- Numero Dichiarazione: EC_00196_03.16

    EU Declaration
    Tedesco , Inglese , fr
  • Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap, Micropilot, Levelflex

    Codice del prodotto: FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMR67-, FMR57-, FMR56-, FMP57-, FMP56-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Regione: Russia (Declaration of Conformity) Numero di approvazione: RU D-DE.MO10.B.05554

    Miscellaneous
    Russo
  • Prosonic M, Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95- Regione: Russia (TR CU) Ente approvante: EAC Numero di approvazione: TС RU D-DE.MU62.B.02534

    Miscellaneous
    Russo
  • Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap, Micropilot, Levelflex

    Codice del prodotto: FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMR67-, FMR57-, FMR56-, FMP57-, FMP56-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Regione: Russia (Declaration of Conformity) Numero di approvazione: RU D-DE.MO10.B.05551

    Miscellaneous
    Russo
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Regione: Russia (TR CU) Ente approvante: EAC Protezione: Ex d [ia], Ex ia, Ex m, Ex nA, Ex t, Ex ta/tc, Ex ta/tb

    Explosion Protection
    Russo
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Regione: International (IECEx) Ente approvante: IECEx Protezione: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Regione: Europe (ATEX) Ente approvante: EXAM (DMT, BVS) Categoria: II 2 G, II 1/2 D, II 2 D Protezione: Ex ta/tb IIIC Txx°C Da/Db IP65, Ex tb IIIC Txx°C Db IP65, Ex ma IIC T6/T5 Gb

    Explosion Protection
    Tedesco , Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Ente approvante: FM Categoria: I/1,2/A,B,C,D/T5, I/1,2/A,B,C,D/T6, II,III/1,2/E,F,G/T4A

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Ente approvante: FM Categoria: I,II,III 1,2 ABCDEFG Protezione: DIP, S

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Regione: Canada, USA Ente approvante: CSA Categoria: I/2/A,B,C,D/T5, I/2/A,B,C,D/T3C, I,II,III/1,2/A,B,C,D,E,F,G/T5, I,II,III/1,2/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T5, II,III/1/E,F,G/T3C

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Regione: Canada, USA Ente approvante: CSA Categoria: I,II,III 1 ABCDEFG Protezione: 6P, Exm

    Explosion Protection
    Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96- Regione: Europe (ATEX) Ente approvante: EXAM (DMT, BVS) Categoria: II 2 D, II 2 G, II 1/2 D Protezione: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db, Ex ma IIC T5 Gb, Ex ma IIC T6 Gb

    Explosion Protection
    Tedesco , Inglese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95- Regione: China Ente approvante: NEPSI Categoria: zone 0, zone 20,21 Protezione: Ex tD A20/A21 IP6X IIIC Txxx°C Da/Db, Ex ma II T5, Ex ma II T6

    Explosion Protection
    Cinese
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95- Regione: Brazil Ente approvante: TÜV Protezione: Ex m, Ex tb

    Explosion Protection
    Portoghese
  • Prosonic S, Nivector, Micropilot M, Micropilot, Liquipoint, Liquiphant S, Liquiphant M, Liquiphant, Liquicap M, Levelflex M, Levelflex, Deltapilot S, Deltapilot M, Deltabar S, Deltabar, Ceraphant T, Cerabar T, Cerabar S, Cerabar M, Cerabar

    Codice del prodotto: FTI52-, FTL33-, FTL330H-, FTL330L-, FTL50H-, FTL51H-, FTW23-, FTW33-, OTL330H-, OTP35-, PMC51-, PMC71-, PMP135-, PMP23-, PMP51-, PMP55-, PMP75-, PTP35-, FTI51-, FDL60-, FDL61-, FDU91F-, FMB50-, FMB70-, FMD71-, FMD72-, FMD78-, FMI51-, FMI52-, FMP41C-, FMP43-, FMP52-, FMP53-, FMR245-, FMR52-, FMR62-, FTI26- Regione: USA Ente approvante: 3-A Sanitary Standards

    Hygienic Equipment
    Inglese
  • Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde

    Codice del prodotto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20- Ente approvante: TÜV

    Pressure Equipment
    Tedesco , Inglese
  • Prosonic M, Prosonic S

    Codice del prodotto: FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FMU90-, FMU95- Regione: Russia (GOST) Ente approvante: Rosstandart Numero di approvazione: OC.C.29.004.A № 50999/1

    Metrology
    Russo
  • Prosonic S

    Codice del prodotto: FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FDU96-, FMU90-, FMU95- Regione: Slovakia Ente approvante: SMUB Numero di approvazione: 144/10-018

    Metrology
  • Prosonic M, Prosonic S, Prosonic T

    Codice del prodotto: FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMU30-, FDU96-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Regione: Kazakhstan Ente approvante: KazInMetr Numero di approvazione: 12134

    Metrology
    Russo
  • Prosonic S

    Codice del prodotto: FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95- Regione: Canada Ente approvante: CSA

    Ordinary Location Product Safety
    Inglese

Accessori / Parti di ricambio

Nr
Order code
Specification
