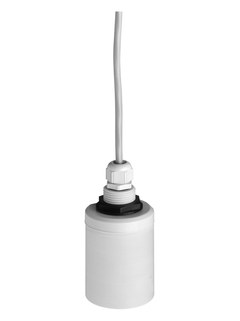

Sensore ultrasonoro per la misura di livello e della portata per il collegamento a sensori FMU9x (campo di misura fino a 10m)

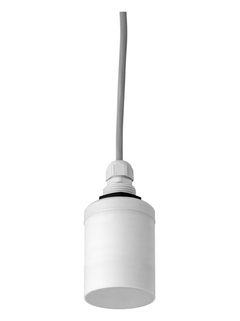

Sensore ad ultrasuoni Prosonic FDU91 per la misura continua, senza contatto del livello di liquidi, paste, fanghi e prodotti solidi granulari. Anche per la misura di portata in canali aperti e stramazzi. La misura non è influenzata dalla costante dielettrica, dalla densità, dall'umidità e da depositi di materiale grazie all'effetto autopulente di sensori. Adatto per aree con pericolo di esplosione; campo di misura massimo in liquidi 10 m (33 ft), solidi 5 m (16 ft)

  • Vantaggi

    • Sensore di temperatura integrato per la correzione del Time of Flight. Possibilità di eseguire misure accurate, anche in presenza di variazioni di temperatura

    • Sensore in PVDF saldato ermeticamente, massima resistenza chimica

    • Adatto ad ambienti difficili...

  • Campo applicativo

    Misura continua di livello senza contatto di liquidi, paste, fanghi, prodotti in polvere e solidi granulari. Misura di livello in canali aperti e vasche. Campo di misura massimo: 10 m in liquidi, 5m in prodotti solidi. Per l'utilizzo in aree pericolose...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    PVDF (completamente saldato IP68/NEMA 6P)

  • Attacco al processo

    G/NPT 1"

  • Distanza di blocco

    0,3 m (1 ft)

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    10 m (33 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90, FMU95

  • Limiti applicativi

    Possibile presenza di schiuma/forte turbolenza:

    FDU92

    Armatura a filo con la flangia:

    FDU91F

    Per scanner per aree di stoccaggio:

    FMU95

  • Principio di misura

    Ultrasonoro

  • Caratteristiche principali

    Versione con trasmettitore separato in custodia da campo o custodia per guida DIN top hat
    Soluzione economica per misura della portata in canali aperti in impianti idrici/di trattamento delle acque reflue

  • Errore di misura massimo

    accuratezza:
    misura della distanza: +/- 2 mm + 0,17%
    risoluzione:
    misura della distanza: 1 mm

  • Campo di misura

    distanza di misura max fino a 10 m / 32 ft

  • Campo di pressione

    atm.

  • Temperatura di processo

    -40...80 °C
    (-40...176 °F)

  • Protezione elettronica

    IP68

  • Display / Operazione

    Trasmettitore

  • Uscite

    Trasmettitore:
    4...20 mA HART
    Opzione: seconda uscita 4...20 mA

  • Ingressi

    Trasmettitore

  • Comunicazione

    HART, PROFIBUS DP

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    PVDF (completamente saldato IP68/NEMA 6P)

  • Attacco al processo

    G/NPT 1"

  • Distanza di blocco

    0,3 m (1 ft)

  • Distanza massima di misura

    5 m (16 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90
