Misura ultrasonora / Tempo di volo
Prosonic FDU90

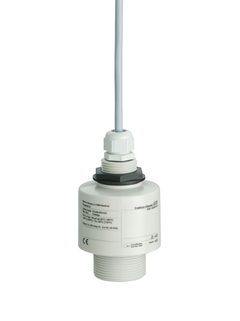

Prosonic FDU90 ©Endress+Hauser

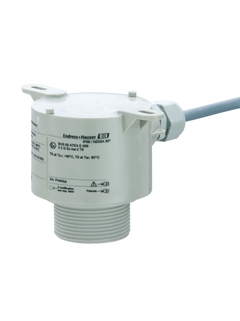

Prosonic FDU90 ©Endress+Hauser

Principio di misura del Time-of-Flight

  • Prosonic FDU90
  • Prosonic FDU90

Sensore ultrasonoro per la misura di livello e della portata per il collegamento a sensori FMU9x (campo di misura fino a 3m)

Sensore ad ultrasuoni Prosonic FDU90 per la misura continua, senza contatto del livello di liquidi, paste, fanghi e prodotti solidi granulari. Anche per la misura di portata in canali aperti e stramazzi. La misura non è influenzata dalla costante dielettrica, dalla densità o dall'umidità e da depositi di materiale grazie all'effetto autopulente di sensori. Adatto per aree con pericolo di esplosione; campo di misura massimo in liquidi 3m (9.8ft), solidi 1.2m (3.9ft)

  • Vantaggi

    • Sensore di temperatura integrato per la correzione del Time of Flight. Possibilità di eseguire misure accurate, anche in presenza di variazioni di temperatura

    • Sensori PVDF saldati ermeticamente per misure nei fluidi, massima resistenza chimica

    • Adatto ad...

  • Campo applicativo

    Misure di livello continue senza contatto di fluidi, paste, fanghi, polveri, fino a materiali solidi granulari. Misure di portata in canali aperti e stramazzi di misura. Campo di misura massimo 3 m (9.8 ft) in fluidi, 1.2 m (3.9 ft) in materiali solidi...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Alimentazione / Comunicazione

    4-fili (HART , Profibus DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    PVDF (IP68/NEMA 6P)

  • Attacco al processo

    Filettatura lato anteriore:

    G/NPT 1 1/2 "

    Filettatura lato posteriore:

    G/NPT 1 "

    Montaggio nella soletta

  • Distanza di blocco

    0,07 m (0.23 ft)

  • Distanza massima di misura

    1,2 m (3.9 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Versione separata con custodia da campo o custodia a guida DIN per strumentazione in armadio di controllo, 300 m tra sensore e trasmettitore

  • Specialità

    Tubo di protezione galleggiante

  • Alimentazione / Comunicazione

    A 4 fili (HART, PROFIBUS DP)

  • Precisione

    ±2 mm + 0,17% della distanza misurata

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 4 bar ass
    (10 … 58 psi)

  • Parti bagnate

    PVDF (IP68/NEMA 6P)

  • Attacco al processo

    Filettatura lato anteriore:

    G/NPT 1 1/2 "

    Filettatura lato posteriore:

    G/NPT 1 "

    Montaggio nella soletta

  • Distanza di blocco

    0,07 m (0.23 ft)

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    3 m (9.8 ft)

  • Comunicazione

    Trasmettitore:
    4-20 mA HART
    PROFIBUS DP

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • Opzioni

    Seconda uscita 4-20 mA

  • Componenti

    Trasmettitore:
    FMU90, FMU95

  • Limiti applicativi

    Eventuale schiuma/forte turbolenza:

    FDU91


    Per scansione di parchi serbatoi:

    FMU95

  • Principio di misura

    Ultrasonoro

  • Caratteristiche principali

    Versione con trasmettitore separato in custodia da campo o custodia per guida DIN top hat
    Soluzione economica per misura della portata in canali aperti in impianti idrici/di trattamento delle acque reflue

  • Errore di misura

    accuratezza:
    misura della distanza: +/- 2 mm + 0,17%
    risoluzione:
    misura della distanza: 1 m

  • Campo di misura

    distanza di misura max fino a 3 m / 32 ft

  • Campo di pressione

    atm.

  • Temperatura di processo

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Protezione elettronica

    IP68

  • Display / Operazione

    Trasmettitore

  • Uscite

    Trasmettitore:
    4 ... 20 mA HART
    Profibus DP

  • Ingressi

    Trasmettitore

  • Comunicazione

    PROFIBUS DP
    HART

  • Approvazioni Ex

    ATEX
    IECEx
    FM
    CSA
