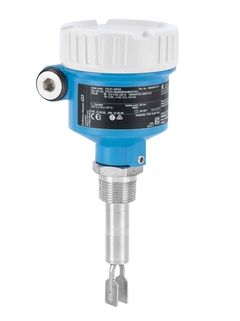

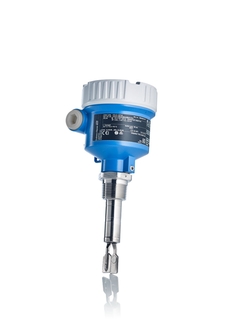

Liquiphant FTL41

Liquiphant FTL41 ©Endress+Hauser

Spiegazione del principio di misura a vibrazione

Liquiphant FTL41 ©Endress+Hauser

Interruttore di livello di base Liquiphant FTL41

L'interruttore di livello a vibrazione nelle applicazioni base riduce le complessità d'impianto

Oltre 6 milioni di interruttori di livello Liquiphant installati sul campo in tutto il mondo a testimonianza dell'affidabilità quotidiana del dispositivo. Grazie alla tecnologia con sensore attivo si può sempre essere certi del corretto funzionamento del dispositivo. Non vi è inoltre necessità di regolazione su fluidi diversi.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Un sistema di misura per tutti i liquidi. Semplice da usare con funzionalità plug and play basata sulla tecnologia con sensore attivo

    • Migliore stabilità a lungo termine rispetto agli interruttori a galleggiante grazie all'assenza di parti con movimento...

  • Campo applicativo

    Interruttore di livello con tubo di prolunga per tutti i liquidi.

    • Connessioni al processo: filettature, flange e connessione al processo igienica (Tri-Clamp)

    • Temperatura: da -40 a +150 °C (da -40 a +302 °F)

    • Pressione: da -1 a +40 bar (da -14.5 a +580 psi)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vibrazione/Liquidi

  • Caratteristica / Applicazione

    Dispositivo a vibrazioni compatto con una prolunga opzionale del tubo fino a 2 m;

    Concetto di custodia modulare;

    Ampia gamma di certificati
    .

  • Specialità

    TAG RFID per una facile identificazione,

    Funzionalità Plug and play

  • Alimentazione / Comunicazione

    10....55V / DC-PNP a 3 fili

    19....253V AC o 19...55V DC / relè

    NAMUR"

  • Temperatura ambiente

    -40 °C...+70 °C

    (-40 °F...+158 °F)

  • Temperatura di processo

    -40 °C...+150 °C

    (-40 °F...+302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Aspirapolvere....40 bar

    (Vuoto....580 psi)

  • Densità minima del prodotto

    0.5 g/cm³

    (0.4 g/cm³ opzionale)

  • Parti bagnate

    316L

  • Attacco al processo

    Filettatura:

    G3/4A, G1A, R3/4", R1, NPT3/4, NPT1


    Flangia:

    DN25...DN100

    ASME 1"...4"

    JIS 25A...50A

  • Connessione igienica al processo

    Tri-Clamp ISO2852

  • Lunghezza del sensore

    Fino a 2 m

  • Comunicazione

    DC-PNP a 3 fili

    Relè

    NAMUR

  • Certificati / Approvazioni

    ATEX, IEC Ex, CSA, NEPSI

  • Approvazioni di sicurezza

    Prevenzione di sovrappieno WHG

  • Approvazioni costruzione

    EN 10204-3.1

    ASME B31.3

  • Componenti

    Interfaccia FTL325N NAMUR

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 30
  • 20
    • Nr 20 Order code 71435116

      Cover, Alu, closed

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Cover, Alu, closed, Ex d

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435126

      Cover, plastic, closed

      Sealing ring, EPDM. Usage: FTL41, FTL51B.

  • 15
    • Nr 15 Order code 71435135

      Cable gland M20, plastic

      Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Cable gland M20, brass nickel plated

      Usage: FMG50, FTL41, FTL51B, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 21
    • Order code 71438291

      Weather protection cover, plastic, XW111

      Usage: FTL41, FTL51B, PMC51B, PMD55B, PMP51B.

    • Order code 52003663

      MANICOTTO DI SCORRIMENTO G 1" A

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011880

      MANICOTTO DI SCORRIMENTO G 1" A

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003665

      MANICOTTO DI SCORRIMENTO G 1 1/2"A

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011882

      MANICOTTO DI SCORRIMENTO G 1 1/2"A

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003667

      Manicotto di scorrim. 100bar NPT1, 316L

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011881

      MANICOTTO DI SCORRIMENTO 1"NPT

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003669

      MANICOTTO DI SCORRIMENTO 1"1/2NPT

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011883

      MANICOTTO DI SCORRIMENTO 1"1/2NPT

      Regolazione switch point. Max 100 bar di pressione di processo. :: Protezione dallo smontaggio in pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003978

      Manicotto di scorrimento G1, 316L

      Regolazione switch point. in assenza di pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011888

      MANICOTTO DI SCORRIMENTO G 1" A

      Regolazione switch point. in assenza di pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003980

      MANICOTTO DI SCORRIMENTO G1"1/2A

      Regolazione switch point in assenza di pressione Materiale: 316L Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011890

      MANICOTTO DI SCORRIMENTO G1"1/2A

      Regolazione switch point. in assenza di pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (Parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003979

      MANICOTTO DI SCORRIMENTO 1" NPT

      Regolazione switch point. in assenza di pressione. Materiale: 316L. Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011889

      MANICOTTO DI SCORRIMENTO 1" NPT

      Regolazione switch point. in assenza di pressione. Materiale: 316L. Certificato di ispezione materiale EN10204-3.1 (316L parti bagnate). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52011891

      MANICOTTO DI SCORRIMENTO 1"1/2NPT

      Regolazione switch point in assenza di pressione. Materiale: 316L. Certificato di ispezion materiale EN10204-3.1 (parti bagnate in 316L). Per: FTL41, FTL51, FTL51B, FTL71, FTL81.
