Interruttore di livello a vibrazione
Liquiphant FTL31

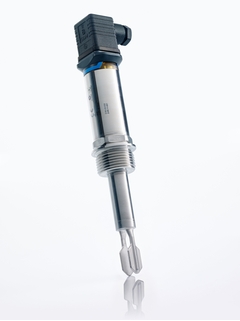

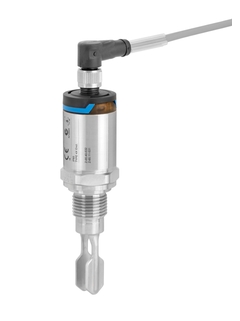

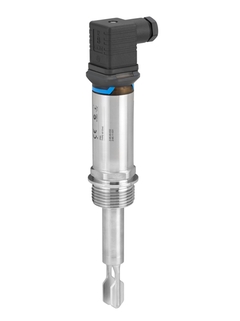

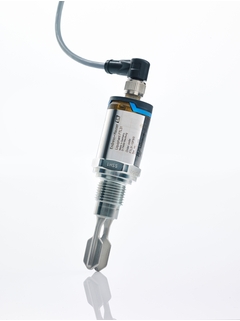

Liquiphant FTL31 ©Endress+Hauser
Liquiphant FTL31 ©Endress+Hauser

Liquiphant, Liquipoint, Cerabar, Ceraphant - Una forte squadra per applicazioni standard di livello e pressione

Principio di misura a vibrazione

Liquiphant con controllo funzionale permanente è la scelta sicura per il controllo di livello in liquidi

Principio a vibrazione - Interruttore di livello Liquiphant FTL31 ©Endress+Hauser
Principio a vibrazione - Interruttore di livello Liquiphant FTL31 ©Endress+Hauser

Interruttore di livello compatto con custodia in acciaio inox

Liquiphant FTL31 è un interruttore di livello per liquidi. FTL31 è progettato per applicazioni industriali in tutti i settori, soprattutto per i costruttori di macchine. Il Liquiphant è utilizzato per il controllo di troppo pieno o per la protezione delle pompe dal funzionamento a secco. La connettività IO-Link consente una facile impostazione dei parametri.
Compatto:
- Il più piccolo sensore a vibrazione del mercato
Sicuro:
- Automonitoraggio continuo
- Commutazione affidabile, indipendente dalle proprietà del prodotto
Semplice:
- Non necessita di taratura o regolazione
- Plug & Play
- Connettività IO-Link

  • Vantaggi

    • Progettato secondo i più alti requisiti di qualità e sostenibilità ambientale, l'auto-monitoraggio del Liquiphant offre una commutazione sicura anche in caso di perdita di alimentazione

    • Non è influenzato dalle caratteristiche del prodotto

    • Sensore plug&...

  • Campo applicativo

    Interruttore di livello compatto con custodia in acciaio inox.

    • Attacchi al processo: Filettati

    • Temperatura: da -40 a +150°C (da -40 a +302°F)

    • Pressione: da -1 a +40bar (da -14.5 a 580psi)

    • Rugosità superficiale: 3.2µm

    • Approvazioni: Certificazione WHG...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vibrazione/Liquidi

  • Caratteristica / Applicazione

    Interruttore di livello per liquidi, utilizzato in serbatoi, recipienti
    e tubi.

  • Alimentazione / Comunicazione

    20 … 253 V c.a. / c.c., a 2 fili
    10 … 35 V c.c. PNP, a 3 fili

  • Temperatura ambiente

    40 … 70 °C
    (-40 … 158 °F)

  • Temperatura di processo

    -40 … 150 °C
    (-40 … 302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 40 bar
    (Vuoto … 580 psi)

  • Densità minima del prodotto

    > 0,7 g/cm³
    (> 0,5 g/cm³ opzionale)

  • Parti bagnate

    316L

  • Attacco al processo

    Filettature:

    G1/2, G3/4, G1, MNPT1/2, MNPT3/4, MNPT1, R1/2, R3/4, R1

  • Comunicazione

    c.a./c.c., c.c. PNP

  • Certificati / Approvazioni

    CSA C/US, EAC

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG
    Perdite

  • Approvazioni costruzione

    EN 10204-3.1

  • Certificazione navale

    ABS/ LR/ BV/ DNV

  • Opzioni

    Regolazione del ritardo di commutazione

    Pulito da olio+grasso,

    Privo di sostanze che possono danneggiare il processo di verniciatura

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71280307

      Connettore a valvola ISO4400 M16, 4 poli

      Composto da: connettore a valvola, vite, guarnizione, anello connettore, anello adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Valvola ISO4400 NPTF1/2, 4-poli

      Composto da: connettore, vite, guarnizione, otturatore della valvola, adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280350

      Valve plug ISO4400 QUICKON, 4-pole

      Consists of: plug connector, screw, seal, Usage: FTL31/FTL33, FTW33.

    • Order code 52006263

      Connettore diritto, senza cavo

      Da cablare. Collegamento autonomo. Per: connettore 4p-125V, 4A-M12

    • Order code 52010285

      Cavo 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 presa per connettore, 5m di cavo PVC, Cu Sn/Ni lock. Utilizzo per: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71194296

      Anello di tenuta DIN7603-A 21x26, FA,5pz

      Guarnizione. Per connessione al processo G1/2.

    • Order code 71185027

      Sealing ring DIN7603-A 27x32, FA, 5pcs.

      Process gasket. Usage: process connection G3/4, FMP50/FMP51/FMP56, FTL31/FTL33, FTL50/FTL50H, FTL80/FTL81, FTW23, FTW33.

    • Order code 52014048

      Dichtring DIN7603-A- 33 x 39-FA, 5St.

      Process gasket. Usage: process connections G1.

    • Order code 52010156

      Chiave fissa a tubo 32AF

      Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71267011

      Magnete di prova

      Per: FTL20/20H, FTL50/50H/51/51H, FTL31/33, FTW23/FTW33.

    • Order code 52027421

      Pressure ring f.weld-in adapt.G3/4" 316L

      Usage: flush mount, FTL20/FTL20H, FTL31/FTL33.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      Adattatore a saldare G3/4, d=29, 316L

      Attacco al processo Flush mount. Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33. Senza flangia. Materiale: 316L, secondo EHEDG. Guarnizione: O-ring silicone.

    • Order code 52028295

      Weld-in adapter G3/4, d=29, 316L, 3.1

      Attacco al processo montaggio a filo Materiale: 316L, conforme FDA, EHEDG Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per:FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71258355

      Adattatore a saldare G3/4 d=50, 316L

      Connessione al processo Flush mount. Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35. Materiale: 316L, EHEDG, 3A. Guarnizione: Silicone O-ring.

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35. Materiale: 316L, conforme FDA, EHEDG, 3-A. Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale.

    • Order code 71258358

      Adattatore a saldare G1, d=53, 316L

      Attacco al processo Flush mount Per: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Materiale: 316L, EHEDG, 3A. Guarnizione: Silicone O-ring.

    • Order code 71093129

      Weld-in adapter G1, d=53, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Cert. ispezione EN10204-3.1 Guarnizione: silicone O-ring Conforme FDA, EHEDG, 3-A. Per: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per:FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP135, PMP23, PTP35, PMP51, TM401/TM411, TMR35.

    • Order code 52001221

      Adattat. a saldare G1, orientabile, 316L

      Attacco al processo montaggio a filo. Materiale: 316L Liquiphant regolabile Guarnizione: Silicone Approvazione FDA, EHEDG, 3-A. Per: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011898

      Weld-in adapter G1, adjustable,316L 3.1

      Attacco al processo montaggio a filo Liquiphant è regolabile. Materiale: 316L Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 52014424

      Profile gasket 29x36x3,7, FDA, 5pcs.

      Materiale: silicone VMQ. FDA. Per: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: process connection flush mounted, FTL50H/FTL51H. Per: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Adattatore a saldare G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. manicotto di scorrimento, Soliphant T.

    • Order code 52021717

      O-ring 14,9x2,7 VMQ, FDA, 5 pieces

      Materiale: silicone VMQ 75. Per: adattatore a saldare G3/4 FTL20H, FTL31/FTL33, FTW33.
