Termometro RTD a prova di esplosione T15, versione USA

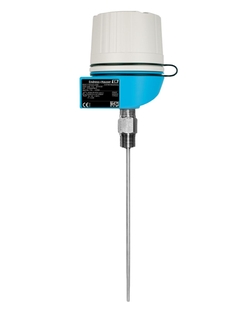

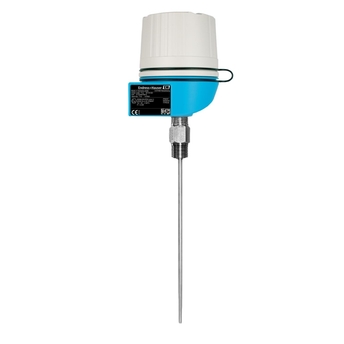

Immagine del prodotto, armatura RTD T15 ©Endress+Hauser

Monitoraggio sicuro delle temperature di processo in applicazioni complesse, ad esempio nel settore Oil & Gas

Questo robusto strumento è pronto all'uso ed è progettato per essere impiegato in un pozzetto termometrico preesistente. L'unità comprende varie teste di alloggiamento trasmettitore per soddisfare le esigenze applicative e di spazio. Il dispositivo offre livelli di accuratezza e affidabilità superiori. Le varie opzioni di connessione, dimensioni e materiali (come acciaio inox 316L e Hastelloy C276) offrono numerose possibilità di applicazione.

  • Vantaggi

    • Armature di temperatura con certificazioni FM/CSA XP Classe I, Div. 1 per la massima sicurezza

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di alto livello con sensore integrato per applicazioni gravose nell'...

  • Campo applicativo

    Il sensore di temperatura T15 è un'armatura RTD progettata per l'uso in ambienti gravosi e aree esplosive, grazie alle certificazioni FM e CSA.
    Il sensore è costituito da una sonda di misura con un elemento RTD isolato e una guaina.


    L'armatura del...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    versione USA

    armatura di temperatura modulare

    per uso gravoso

    connessione al processo filettata

    con estensione

    da utilizzare con pozzetto

  • Testa di connessione

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - pezzo fuso in acciaio inox - custodia da campo con o senza display

    TMT142 - alluminio - custodia da campo con o senza display

    alluminio - coperchio a vite con catena - E+H blu - Grp. A-G

    alluminio - coperchio a vite con catena - grigio - Grp. B-G

    316SS - coperchio a vite con catena - Grp. B-G

  • Pozzetto termometrico

    da utilizzare con pozzetto termometrico

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

    isolamento in PFTE, rigido

  • Diametro esterno del tubo di protezione

    Non definito

  • Lunghezza su richiesta (mm)

    fino a 2.743 mm (108,00'')

  • Materiale tubo di protezione/pozzetto

    1.4401 (316)

  • Rivestimento opzionale

    Non definito

  • Attacco al processo

    filettatura maschio:

    NPT1/2"

  • Forma della punta

    rettilineo

  • Rugosità della superficie Ra

    Non definito

  • Range di misura / operatività

    PT 100:

    -200 °C ... 600 °C

    (-328 °F ... 1.112 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 500 bar (7.252 psi)

  • Precisione

    classe A secondo IEC 60751

    classe B secondo IEC 60751

  • Miglior tempo di risposta

    63% rt = 3 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    FM XP

    CSA XP

    FM/CSA XP

    CSA

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • B
  • A
    • Nr A Order code TU111-

      Inserto-RTD TU111, Gen.Purp. U.S.Style

      Spare part. Molleggiato. General purpose. Sensore Pt100 in accordo IEC60751 standard, alpha=0.00385.

    • Nr A Order code TU211-

      Inserto-RTD TU211, Approvato U.S.Style

      Parte di ricambio. Nipplo di laminazione. Molleggiato Sensore Pt100 in accordo IEC60751 standard, alpha=0.00385.

  • B
    • Nr B Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

    • Order code TMT142E-

      Elettronica TMT142E

    • Order code TMT162E-

      Elettronica TMT162

    • Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati
