Pressione assoluta e
relativa
Cerabar PMP55

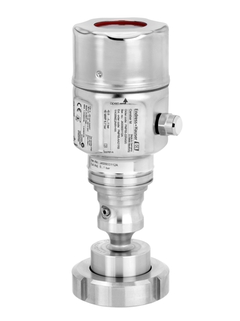

Cerabar PMP55 custodia igienica ©Endress+Hauser

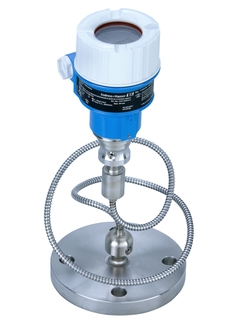

Cerabar PMP55 custodia separata ©Endress+Hauser

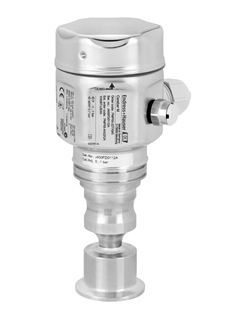

Cerabar PMP55 con TempC Membrane ©Endress+Hauser

Principio di misura della pressione

La nuova TempC Membrane

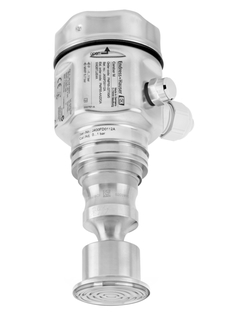

Cerabar PMP55 con TempC Membrane ©Endress+Hauser
Cerabar PMP55 primo piano ©Endress+Hauser
  • Cerabar PMP55 custodia igienica

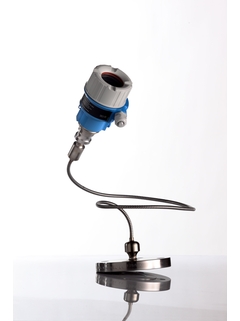

  • Cerabar PMP55 custodia separata
  • Cerabar PMP55 con TempC Membrane
  • Cerabar PMP55 con TempC Membrane
  • Cerabar PMP55 primo piano

Trasmettitore di pressione digitale con separatore saldato per la misura di gas, vapori o liquidi

Il trasmettitore di pressione digitale Cerabar PMP55 con membrana in metallo viene tipicamente utilizzato nei processi industriali, anche con requisiti igienici, per la misura di pressione, livello, volume o massa nei liquidi. Adatto ad applicazioni con alta pressione e temperature di processo estreme da -70 a +400°C (da -94 a 750°F). La funzione di Quick Setup con campo di misura regolabile permette messa in servizio semplice, riduzione dei costi e risparmio di tempo. SIL2 secondo IEC 61508 e IEC 61511.

Componenti aggiuntivi

  • Vantaggi

    • Grande varietà di connessioni al processo e materiali della membrana

    • La nuova TempC Membrane riduce al minimo gli effetti delle variazioni della temperatura ambiente e di processo

    • Messa in servizio semplice guidata dal menu tramite display locale, da 4 a...

  • Campo applicativo

    Custodia a una camera in alluminio o acciaio inox (316L).

    • Connessione al processo: filettature, flange, o connessioni igieniche

    • Temperatura di processo: da -70 a +400°C (da -94 a +752°F)

    • Campi di misura: da -1/0 fino a +400bar (da -15/0 fino a +6,000psi)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione assoluta e relativa

  • Caratteristica / Applicazione

    Trasmettitore di pressione intelligente e affidabile, con cella di misura piezoresistiva
    e membrana di processo in metallo isolante
    saldata e separatore.

  • Alimentazione / Comunicazione

    4-20mA HART:
    11,5 … 45 V c.c.
    Ex ia: 11,5 … 30 V c.c.

    PROFIBUS PA

    Fieldbus Foundation

  • Precisione

    0,15%
    Platino 0,075%

  • Stabilità a lungo termine

    0,1% URL/anno

  • Temperatura ambiente

    -40 … 85 °C
    (-40 … 185 °F)

  • Temperatura di processo

    -70 … 400°C
    (-94 … 752°F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    600 bar (9000 psi)

  • Campo di misura della pressione

    1 … 400 bar
    (15 … 6000 psi)

  • Parti bagnate

    316L
    Alloy C
    Montel
    Tantalio
    Rodio

  • Attacco al processo

    Separatore

    Flange (DIN, ASME, JIS)

    Tri-Clamp ISO2852

    Connessioni igieniche

  • Distanza massima di misura

    4000 m (13 123 ft) H2O

  • Comunicazione

    4-20 mA HART

    PROFIBUS PA

    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Approvazioni di sicurezza

    SIL

  • Approvazioni costruzione

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Approvazioni igieniche

    3A, EHEDG

    CoC ASME-BPE

  • Certificazione navale

    GL/ ABS/ LR/ BV/ DNV

  • Opzioni

    display locale

  • Limiti applicativi

    Cella di misura: metallo saldato
    Se in pressione, usare se possibile la misura di pressione differenziale con due trasmettitori di pressione (dp elettronico). Rispettare il rapporto pressione di testa/pressione idrostatica

  • Principio di misura

    Pressione assoluta e relativa

  • Caratteristica

    Trasmettitore di pressione intelligente e affidabile, con cella di misura piezoresistiva
    e membrana di processo isolante in metallo saldata e separatore.

  • Alimentazione / Comunicazione

    4...20 mA HART

    11,5...45V DC (Non Ex):

    Ex ia: 11,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Non Ex)

  • Precisione

    Standard 0.15%

    Platinum 0.075%

  • Stabilità a lungo termine

    0.1% del fondo scala/ anno

    0.2% del fondo scala/ 5 anni

    0.25% del fondo scala/ 10 anni

  • Temperatura di processo

    -70°C…+400°C
    (-94°F…+752°F)

  • Temperatura ambiente

    -40°C...+85°C
    (-40°F...+185°F)

  • Cella di misura

    400 mbar...400 bar

    (15 psi...6000 psi)

    Relativa/assoluta

  • Campo minimo tarabile

    20 mbar (0.3 psi)

  • Resistenza a depressione

    50 mbar (0.73 psi)

  • Turndown max.

    20:1

  • Sovrapressione massima

    600 bar (9000 psi)

  • Attacco al processo

    Filettatura:

    G1/2...G2, MNPT1/2...MNPT2

    Flangia:

    DN25...DN100,

    ASME 1"...4",

    JIS 10k

    Separatore

  • Igienico

    Tri-Clamp

    DIN11851

    DIN11864-1

    NEUMO

    Varivent

    SMS

    DRD

    Adattatore universale

  • Materiale della membrana di processo

    316L, AlloyC,

    Tantalio, PTFE

    Rodio> oro

  • Materiale della guarnizione

    Nessuno, membrana saldata

  • Fluido di riempimento

    Olio siliconico,

    Olio inerte,

    Olio vegetale,

    Olio ad alta temperatura,

    Olio a bassa temperatura,

  • Materiale della custodia

    Alluminio pressofuso,

    AISI 316L

  • Comunicazione

    4...20 mA

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Approvazioni di sicurezza

    SIL

  • Approvazioni costruzione

    EN10204-3.1

    NACE MR0103

  • Approvazioni igieniche

    CoC ASME-BPE

    3A, EHEDG

  • Certificazioni navali

    GL/ ABS/ LR/ BV/ DNV

  • Specialità

    Membrana TempC

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 15
    • Nr 15 Order code 52002449

      Pressacavo M20 PA, o-ring VMQ

      Completa di: pressacavo M20,sintetico. O-ring 18,72 x 2,62 NBR 70. Per: PMC41/45, PMP41/45/46/48, PMC51, PMP51/55, PMD55, FMB50/51/52/53.

    • Nr 15 Order code 71092709

      Pressacavo M20 PA, o-ring EPDM/PTFE

      Composto da: pressacavo M20, sintetico. O-Ring 17,0x2,0 EPDM + PTFE/FDA. Per: custodia F30/31, FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

    • Nr 15 Order code 71092711

      Cable gland M20 Metal, gasket

      Consists of: cable gland M20, metal. O-ring 17.0x2.0 EPDM + PTFE/FDA. Usage: housing F15/F31, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55, housing F30 PMD55.

    • Nr 15 Order code 71092712

      Cable entry G1/2, gasket, adapter

      Consists of: gasket 18.72x2.51 NBR 70. Adapter M20 > G1/2. Not for Ex d. Usage: FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

    • Nr 15 Order code 52005984

      Stecker 3p-M12/M20 + Dichtring (>F18

      Consists of: terminal block, gasket. Usage: FMB50/51/52/53, PMC51, PMD55, PMP51/55.

    • Nr 15 Order code 52020762

      Plug 2/7-pole, HAN7D, gasket

      Consists of: harting plug set. Usage: FMB50/FMB51/FMB52/FMB53, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD55, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 15 Order code 71120017

      Plug valve, F30/F31, seal NBR

      Consists of: plug, seal, screw. Usage: FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

  • 20
    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Nr 20 Order code 52027002

      Coperchio F15 316L, finestra,guarnizione

      Finestra: vetro Guarnizione: 67,5x2,9x1,5 VMQ/PTFE Custodia acciaio inox F15

    • Nr 20 Order code 52028207

      Cover F15, sight glass PC, 316L, gasket

      Finestra: policarbonato PC Guarnizione 67,5x2,9x1,5 VMQ/PTFE per area sicura (EEx ia) Custodia in acciaio inox F15

    • Nr 20 Order code 52028267

      Coperchio F15 316L, gangio

      Gancio per coperchio Guarnizione 67,5x2,9x1,5 VMQ/PTFE Per versione Ex-polveri Custodia in acciaio F15 Cerabar M

    • Nr 20 Order code 52028268

      Cover F15 316L, claw, gasket

      Cover claw. Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15 stainless steel, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55.

  • 21
  • 20
    • Nr 20 Order code 71092705

      Coperchio F30/31 Alu, guarnizione

      Material: Aluminium. O-ring: EPDM. Not for Ex d/XP. Per: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 20 Order code 71092706

      Coperchio F30/31 Alu, Ex d, guarnizione

      Materiale: alluminio O-ring: EPDM. Testato singolarmente, Ex d/XP. Per: PMC51, PMP51/PMP55, PMD55.

    • Nr 20 Order code 71092707

      Coperchio F30/31 Alu,finestra in vetro

      Materiale: Alluminio. Finestra in vetro: Mineral glass. O-ring: EPDM. Non per Ex d/XP. Per: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 20 Order code 71092708

      Cover F30/31 Alu,Exd,sight glass, gasket

      Materiale: Alluminio. Sight glass: vetro minerale O-ring: EPDM. Testato singolarmente, Ex d/XP. Per: PMC51, PMP51/PMP55, PMD55.

  • 21
    • Nr 21 Order code 52020429

      Sealing EPDM, F30/31/34, T14/15, 5 pcs.

      Consists of: 5x O-ring 75.87x2.62, EPDM, PTFE, FDA. Usage: housing F30/F31/F34, T14/T15.

  • 40
    • Nr 40 Order code 71091670

      Display module VU340, Cbar/Dbar/Dpilot M

      Display digitale, 3 pulsanti, snapped bracket. Per PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

  • 30
  • 41
    • Nr 41 Order code 71094113

      Holder Display Dbar/Cbar/Dpilot M

      Per: Display modulo VU340, PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

  • 40
    • Order code 71043886

      Cavo PE, L=2m/80inch, custodia separata

      Collegamento cavo sensore, custodia separata Per: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043888

      Cavo PE, L = 5m/200inch, custodia separ.

      Cavo di collegamento sensore > custodia separata. Per: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043889

      Cavo PE, L=10m/400inch, cust. separata

      Cavo di collegamento sensore>custodia separata. Per: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71070738

      Cable FEP, L=5m/200inch,separate housing

      Connection cable sensor>sep. housing. Usage: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71102216

      Kit montag. Cerabar,Deltapilot,Levelflex

      Materiale: 304. Per montaggio a parete/palina (2"), PMC71, PMP71/75, FMB70, PMC51, PMP51/55, FMB50/51/52/53. FMP50/51/52/53/54/55/56/57.

    • Order code 52024469

      Adattatore a saldare G1-1/2, 316L

      attacco al processo G1-1/2 Materiale: 316L Installazione corretta solo con preforma Per: PMC71, PMP71, PMP75, FMB50/FMB51/FMB52, FMB70, PMC51, PMP51/PMP55.

    • Order code 52024470

      Adattatore a saldare G1-1/2, 316L 3.1

      attacco al processo G1-1/2 Materiale: 316L. EN10204 - 3.1 certif. ispez. materiali Per: PMC71, PMP71, PMP75, FMB50/51/52, FMB70, PMC51, PMP51, PMP55.

    • Order code 71350314

      Adapter Uni, Clamp 3", 316L, 3.1

      Process connection. Material: 316L. FDA, 3-A conform. Usage: FMB50, FMB70, FMD71, FMD78, PMC51, PMP23, PMP55.

    • Order code 71350315

      Adapter Uni, Clamp 3", 316L

      Process connection. Material: 316L. FDA, 3-A conform. Usage: FMB50, FMB70, FMD71, FMD78, PMC51, PMP23, PMP55.

    • Order code 52002041

      Adattatore a saldare DRD DN50, 316L

      Montaggio a filo dei dispositivi con flangia DRD. Materiale: 316L Guarnizione: PTFE piatta Conforme alla normativa FDA Per:FMB50, FMB70, FMD78, FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMC51, PMC71, PMP51/PMP55, PMP75.

    • Order code 52011899

      Adattatore a saldare DRD DN50, 316L 3.1

      Attacco al processo montaggio a filo. Materiale: 316L Guarnizione: PTFE piatta EN10204 - 3.1 certif. ispez. materiali (316L parti a saldare) Per: FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMC51, PMP51, PMP55,PMC71, PMP75, FMB50, FMB70, FMD78.

    • Order code 52024471

      Preforma per adattatore a saldare G1-1/2

      Per evitare deformazioni in fase di saldatura bocchello 52024469 / 52024470.

    • Order code 71114209

      Access. saldatura flangia DRD DN50, 65mm

      Materiale: Ottone. Per evitare deformazioni durante la saldatura della flangia DRD 52002041/916743-0000 e 52011899.

    • Order code 71377369

      Flushing ring NPS 1" Cl. 150-2500, 316L

      Consiste in: 2x anello di collegamento lavaggio. Filettatura ASME FNPT 1/2. Per: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.

    • Order code 71377370

      Anello lavaggio NPS 2" Cl.150-2500, 316L

      Composto da: 2x attacco ad anello di lavaggio. Filetto ASME FNPT 1/2. Per: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.

    • Order code 71377371

      Flushing ring NPS 3" Cl. 150-2500, 316L

      Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.

    • Order code 71377379

      Flushing ring DN25, PN16-400, 316L

      Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.

    • Order code 71377380

      Flushing ring DN50, PN16-400, 316L

      Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.

    • Order code 71377383

      Flushing ring DN80, PN16-400, 316L

      Consists of: 2x flushing ring connection. Thread ASME FNPT 1/2. Usage: FMB70, FMD71/FMD72/FMD77/FMD78, PMC71, PMP55, PMP71/75.
