Proline Promass F 100
Misuratore di portata Coriolis

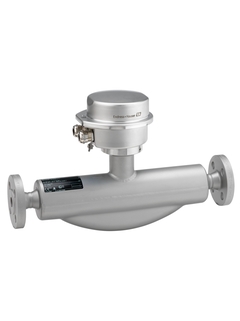

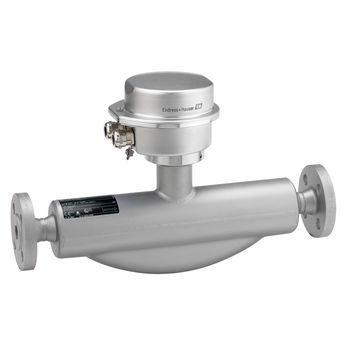

Misuratore di portata Coriolis - Proline Promass F 100 ©Endress+Hauser

Principio di misura della portata Coriolis

Introduzione al Proline Web server

Misuratore di portata con precisione e robustezza elevate, con trasmettitore ultracompatto

Promass F è un dispositivo di alta precisione ideale in condizioni di processo variabili. È adatto per la più ampia gamma di applicazioni. In combinazione con la più piccola custodia del trasmettitore disponibile oggi, offre massime prestazioni in uno spazio ristrettissimo. Promass F 100 è la scelta ideale per gli integratori di sistema, per i costruttori di skid e per OEM. Disponibile con una custodia in acciaio inossidabile igienico, può essere posizionato anche negli impianti più compatti.

  • Vantaggi

    • Massima sicurezza di processo - ideale per ambienti difficili e variabili

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - non necessita di tratti in ingresso/uscita

    • ...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Elevate prestazioni nella misura di liquidi e gas, in condizioni di processo difficili e variabili.

    Proprietà del dispositivo

    • Portata massica...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata estremamente accurato e robusto, con trasmettitore ultracompatto. Ottime prestazioni di misura per liquidi e gas in condizioni di processo variabili e difficili.

  • Caratteristiche

    Massima sicurezza di processo - immune da fluttuazioni e ambienti difficili. Un minor numero di punti di misura di processo - con molte variabili (portata, densità, temperatura). Installazione poco ingombrante - nessuna esigenza di scarico per funzionare. Flusso di massa: errore misurato ±0,05 % (PremiumCal). Temperatura del prodotto fino a +240 °C (+464 °F)

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8 ... 250 (⅜ ... 10")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L); 1.4404 (316/316L): Alloy C22, 2.4602 (UNS N06022)
    Connessione: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquido): ±0,1% (standard), 0,05% (opzionale)
    Portata volumetrica (liquido): ±0,1%
    Portata massica (gas): ±0,35%
    Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 2 200 000 kg/h (0 … 80 840 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    Standard: –50 … +150 °C (–58 … +302 °F)
    Opzione: –50 … +200 °C (–58 … +392 °F)

  • Temperatura ambiente

    Standard: –40 … +60 °C (–40 … +140 °F)
    Opzione: –50 … +60 °C
    (–58 … +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatta: AlSi10Mg, rivestita
    Compatta/ultra-compatta: 1.4301 (304), 1.4404 (316L)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display a 4 righe retroilluminato (senza controllo locale)
    Configurazione eseguibile mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI; prova di saldatura secondo EN ISO, ASME, NORSOK

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata con precisione e robustezza elevate, con trasmettitore ultracompatto. Prestazioni elevate nella misura di liquidi e gas, in condizioni di processo difficili e variabili.

  • Caratteristiche

    Massima sicurezza di processo – ideale per ambienti difficili e variabili. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Portata massica: errore di misura ± 0,05 % (PremiumCal). Temperatura del prodotto fino a +240 °C (+464 °F)

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8...250 (⅜...10")

  • Materiali delle parti bagnate

    Misuratore: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connessione: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquidi): ±0,1 % (standard), 0,05 % (opzione)
    Portata volumetrica (liquidi): ±0,1 %
    Portata massica (gas): ±0,35 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...2 200 000 kg/h (0...80 840 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    Standard: da –50 a +150 °C (da –58 a +302 °F)

    Opzione: da –50 a +240 °C (da –58 a +464 °F)

  • Temperatura ambiente

    Standard: –40...+60 °C (–40...+140 °F)
    Opzione: –50...+60 °C (–58...+140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento
    Contatto/ultracompatto: 1.4301 (304), 1.4404 (316L)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Controllo locale non previsto
    Possibilità di eseguire la configurazione mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    c.c. 20...30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI; prova di saldatura secondo EN ISO, ASME, NORSOK

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata con precisione e robustezza elevate, con trasmettitore ultracompatto. Prestazioni elevate nella misura di liquidi e gas, in condizioni di processo difficili e variabili.

  • Caratteristiche

    Massima sicurezza di processo – ideale per ambienti difficili e variabili. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Portata massica: errore di misura ± 0,05 % (PremiumCal). Temperatura del prodotto fino a +240 °C (+464 °F)

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8...250 (⅜...10")

  • Materiali delle parti bagnate

    Misuratore: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connessione: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquidi): ±0,1 % (standard), 0,05 % (opzione)
    Portata volumetrica (liquidi): ±0,1 %
    Portata massica (gas): ±0,35 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...2 200 000 kg/h (0...80 840 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    Standard: da –50 a +150 °C (da –58 a +302 °F)

    Opzione: da –50 a +240 °C (da –58 a +464 °F)

  • Temperatura ambiente

    Standard: –40...+60 °C (–40...+140 °F)
    Opzione: –50...+60 °C (–58...+140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento
    Contatto/ultracompatto: 1.4301 (304), 1.4404 (316L)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display retroilluminato a 4 righe (controllo locale non previsto)
    Possibilità di eseguire la configurazione mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    c.c. 20...30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI; prova di saldatura secondo EN ISO, ASME, NORSOK

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il flussimetro con la massima precisione, robustezza e un trasmettitore ultracompatto. Le più alte prestazioni di misura per liquidi e gas in condizioni di processo variabili ed esigenti.

  • Caratteristiche

    Massima sicurezza di processo - immune alle fluttuazioni e agli ambienti difficili. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Portata massica: errore di misura ±0,05 % (PremiumCal). Temperatura del fluido fino a +240 °C (+464 °F).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato. Verifica integrata - Tecnologia Heartbeat. Alloggiamento del trasmettitore robusto e ultracompatto. Elevata protezione dell'ingresso: IP69.

  • Diametro

    DN 8 a 250 (⅜ a 10")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connessione: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 % (standard), 0,05 % (opzionale)
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,35 %
    Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    Da 0 a 2 200 000 kg/h (da 0 a 80 840 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Standard: da -50 a +150 °C (da -58 a +302 °F)
    Opzione: da -50 a +240 °C (-58....+464 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto/ultra-compatto: 1.4301 (304), 1,4404 (316L)

  • Protezione elettronica

    Standard: IP66/67, custodia tipo 4X
    Opzione IP69

  • Display / Operazione

    Display retroilluminato a 4 righe (nessuna operazione locale)
    Possibilità di configurazione tramite browser web e strumenti operativi.

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulsi/frequenza/commutazione (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC da 20 a 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV)"

  • Approvazioni e certificazioni navali

    ABS (American Bureau of Shipping)
    BV (Bureau Veritas)
    LR (Lloyds Register)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    3.1 Certificato materiali
    NACE MR0175/MR0103, PMI; test di saldatura secondo EN ISO, ASME, NORSOK.

  • Certificati e approvazioni igieniche

    3-A, EHEDG

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit coperchio, oblo' vetro, compatto Alu

      Per: Promass 100, Promag 100. Prosonic Flow E 100/E Heat. Composto da: Coperchio con vetro, alluminio, rivestito. O-Ring 113,90 x 3,53 NBR per coperchio.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
