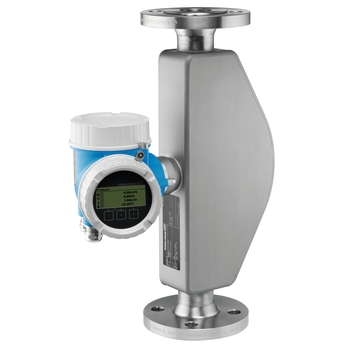

Proline Promass E 200 / 8E2B

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il misuratore di portata alimentato da loop per un costo di proprietà ridotto al minimo. Misura accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

  • Caratteristiche

    Conveniente - con dispositivo multi uso; in alternativa al tradizionaei flussometro volumetrico.
    Minor punti di misura nel processo - misura multivariabile (portata, densità, temperatura).
    Risparmio di spazio nell'installazione - nessun tratto in ingresso/uscitanecessario.
    Sistema a doppio tubo compatto. Temperatura media fino a + 140 °C (+284 °F).

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivoconfortevole - vano di connessione separato. Funzionamento sicuro - non c'è bisogno di aprire il dispositivo grazie al touch control. Verifica integrata - Heartbeat Technology ™. Tecnologia-Loop powered. Robusta custodia a due camere.

  • Diametro

    DN 8 ... 50 (³⁄₈ ... 2")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquido): ±0,25%
    Portata volumetrica (liquido): ± 0,25%
    Portata massica (gas): ±0,75%
    Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 70 000 kg/h (0 … 2570 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –40 … +140 °C (–40 … +284 °F)

  • Temperatura ambiente

    –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito

  • Protezione elettronica

    Custodia IP66/67, Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control
    (controllo dall'esterno)
    Configurazione eseguibile mediante display locale e tool operativi
    Disponibile display separato

  • Uscite

    4-20 mA HART (passiva)
    4-20 mA (passiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, PROFIBUS PA, Fieldbus Foundation

  • Alimentazione

    18 … 35 V c.c. (4‐20 mA HART con/senza
    uscita impulsi/frequenza/contatto)
    18 … 30 V c.c. (20 mA HART, 4‐20 mA)
    9 … 32 V c.c. (PROFIBUS PA)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi accreditati ( in accordo alla normativa ISO/IEC 17025), NAMUR, SIL, PED, CRN, 3A

  • Sicurezza del prodotto

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il misuratore di portata alimentato da loop per un costo di proprietà ridotto al minimo. Misura accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

  • Caratteristiche

    Economicamente vantaggioso – dispositivo universale; alternativa ai misuratori volumetrici convenzionali. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Tecnologia in loop di corrente. Robusta custodia a due camere.

  • Diametro

    DN 8...50 (⅜...2")

  • Materiali delle parti bagnate

    Misuratore: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquidi): ±0,25 %
    Portata volumetrica (liquidi): ±0,25 %
    Portata massica (gas): ±0,75 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...70 000 kg/h (0...2570 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –40...+140 °C (–40...+284 °F)

  • Temperatura ambiente

    –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito, 1.4404 (316L)

  • Protezione elettronica

    IP66/67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control
    (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi
    Disponibile display separato

  • Uscite

    4‐20 mA HART (passiva)
    4‐20 mA (passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    c.c. 18...35 V (4‐20 mA HART con/senza
    impulsi/frequenza/contatto)
    c.c. 18...30 V (20 mA HART, 4‐20 mA)
    c.c. 9...32 V (PROFIBUS PA)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati e approvazioni igieniche

    3-A

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 34
    • Nr 34 Order code 71108602

      I/O modulo Flow, 2-wr. 2x4-20mA,HART, Ex

      Non-Ex, Ex. Uscita in corrente, 4-20mA HART + 4-20mA analogico. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 34 Order code 71164940

      I/O modulo, 2 fili, PA/FF, PFS, Ex, V2

      Non-Ex, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=switch output. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per: Promass 200, Prowirl 200, Promag 200.

    • Order code 71128617

      Protez. sovratensione (OVP10), 1-Canale

      4-20mA HART. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57,60,62,67 Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Protezione sovratens. (OVP20), 2 canali

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Impulso/Frequenza/Stato Uscita. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71197334

      Trasmettitore elettronica FHX50

      Composto da: Elettronica, cavo. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass200, Prowirl 200, Promag 200, Prosonic Flow 200.

    • Order code

      Remote display FHX50 please order with separate order structure.

    • Order code 71296840

      Connettore M12, VA

      Per connettere FHX50. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Not for dust Ex. Usage: Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.

  • 30
  • 34
  • 37
    • Nr 37 Order code 71110280

      Terminal set 2-wire, I/O module

      Composto da: 4x terminale a 2 poli, verde. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code XPD0016-

      modulo I/O, 2 fili, 4-20mA,HART, PFS, Ex

      Non-Ex, Ex. 1x uscita in corrente HART. 1x PFS = impulsi / freq. / Uscita di commutazione.

  • 40
    • Nr 40 Order code XPD0024-

      Modulo display, SD02, pulsanti

      Per custodia: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Composto da: Display SD02, cavo a spirale, cavo a nastro, copertura connettore.

    • Nr 40 Order code XPD0025-

      Modulo display, SD03, Touch Control

      Custodie: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Composto da: Display SD03 illuminato, cavo a nastro, coperchio connettore.

  • 20
    • Nr 20 Order code 71110281

      Coperchio GT18 316L, HNBR

      Materiale: 316L. O-ring, EPDM, PTFE rivestito. Per: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Coper. GT18 316L, sight glass, HNBR

      Materiale: 316L. O-ring NBR, PTFE rivestito. Per: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67, FHX50. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110291

      Coperchio GT18 316L, terminale Ex, guarn

      Materiale: 316L. O-ring EPDM, PTFE rivestito. Per: terminal compartment, non idoneo per Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67.. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110284

      Cover GT18 316L, terminal Ex d, HNBR

      Material: 316L. O-ring EPDM /PTFE coated. Usage: terminal compartment Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Cover GT18 316L, Terminal, OVP, HNBR

      Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110299

      Cover GT20 Alu, gasket

      Materiale: Alluminio, rivestito. O-ring EPDM, rivestito in PTFE. Per FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110297

      Cover GT20 Alu, sight glass, gasket

      Material: Alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110301

      Cover GT20 Alu, Terminal Ex, HNBR

      Material: Rivestimento in alluminio. O-ring rivestito EPDM, PTFE. Per: Terminal compartment, non per Ex d/XP, Per FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Coper. GT20 Alu,Terminale Ex d, guarniz.

      Materiale: alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: blocco terminale Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Cover GT20 Alu, Terminal, OVP, HNBR

      Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 15
  • 65
    • Nr 65 Order code 71110303

      Set di tenuta custodia GT18, GT19, GT20

      Composto da: O-ring 88,5 x3, 53 EPDM / PTFE, coperchio vano elettronica. Custodia GT19 O-Ring 88.5x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, coperchio vano elettronica, custodia GT19. O-Ring 91.67x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, custodia/sensore. FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2 Prosonic Flow 200, Promag 200, Prowirl 200

  • 19
    • Nr 19 Order code 71115174

      Filtro custodia 316L, GT18, 1 set

      Consiste in: 2x spina filtro metallo 316L. 1x filtro di compensazione della pressione. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR62/67. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 19 Order code 71115175

      Custodia filtro ottone/Ni GT19/20, 1 set

      Composto da: 2x tappo del filtro in ottone nichelato, filtro di compensazione della pressione. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Uso: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set housing securing clamps

      Per custodia GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per Promass 200/TB2, Prosonic Flow 200, Promag 200.

    • Order code 71162242

      Protezione antiven. GT18/GT19/GT20, 316L

      Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 8X2BXX-

      Trasmettitore Promass 200, 8X2BXX <=DN50

      Per 8E2B + 8F2B <= DN50 2"

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
