Proline Promag L 400
Misuratore di portata elettromagnetico

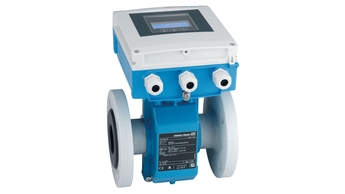

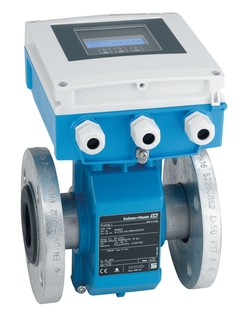

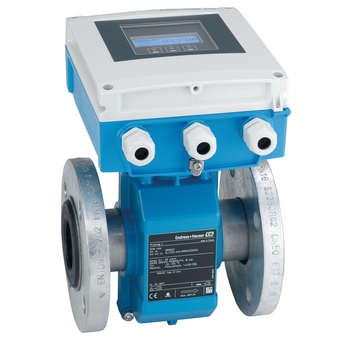

Immagine del flussimetro elettromagnetico Proline Proline Promag L 400 / 5L4C per l'industria delle acque e delle acque reflue ©Endress+Hauser

Proline Promag L 400 per l'industria delle acque e delle acque reflue

Introduzione al Proline Web server

Flussimetro per l'industria delle acque e delle acque reflue con sensore ottimizzato nel peso

Il peso ottimizzato Promag L è adatto per applicazioni nell'industria delle acque e delle acque reflue. Grazie al concetto di flangia lap-joint, il flussimetro offre un'installazione flessibile e semplice. Promag L 400 consente di risparmiare tempo e costi grazie all'ampia funzionalità del trasmettitore ottimizzato per l'acqua e le acque reflue. Inoltre, Heartbeat Technology garantisce sempre la conformità e la sicurezza del processo.

  • Vantaggi

    • Costi di installazione ridotti - montaggio flessibile con flangia lap-joint (DN <350/14 ")

    • Nessuna perdita di carico grazie alla sezione di passaggio completamente libera

    • Nessuna parte in movimento - esente da manutenzione

    • ECosti di installazione ridotti...

  • Campo applicativo

    • Il principio di misura bidirezionale è virtualmente indipendente da pressione, densità, temperatura e viscosità

    • Adatto per applicazioni nell'industria delle acque e delle acque reflue.

    Caratteristiche del dispositivo

    • Fino al 30% in meno del peso del...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Nome del prodotto

    Flussimetro per l'industria delle acque e delle acque reflue con sensore di peso ridotto.

  • Caratteristiche del sensore

    Costi di installazione ridotti - montaggio flessibile grazie al concetto di flangia lap-joint (DN < 350/14"). Misura di portata a risparmio energetico - nessuna perdita di pressione dovuta a restringimento della sezione trasversale. Nessuna manutenzione - nessuna parte mobile. Fino al 30% in meno del peso del sensore. Diametro nominale: DN da 25 a 2400 (da 1 a 90").

  • Caratteristiche del trasmettitore

    Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore in policarbonato di lunga durata o alluminio. Accesso WLAN.

  • Diametro

    Flangia scorrevole; flangia scorrevole stampata: DN 25 ... 300 (1 … 12")
    Flangia fissa: DN 350 … 2400 (14 … 90")

  • Materiali delle parti bagnate

    Rivestimento: PTFE; poliuretano; gomma dura
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)

  • Variabili misurate

    Portata volumetrica, conducibilità, portata massica

  • Errore di misura massimo

    Portata volumetrica (standard): ±0,5% v.i. ±1 mm/s (0.04 "/s)

    Portata volumetrica (opzione): ±0,2 % v.i. ±2 mm/s (0.08 "/s)

  • Campo di misura

    9 dm³/min … 162 000 m³/h (2.5 gal/min … 1030 milligal/d)

  • Campo di pressione

    PN 16, Classe 150

  • Temperatura di processo

    Rivestimento in gomma dura: 0 ... +80 °C (32 … 176 °F)
    Rivestimento in poliuretano: -20 ... +50 °C (-4 ... +122 °F)
    Rivestimento in PTFE: - 20 … 90 °C (-4 ... 194 °F)

  • Temperatura ambiente

    Flangia in acciaio al carbonio: -10 ... +60 °C (14 … 140 °F)
    Flangia in acciaio inox: -40 ... +60 °C (-40 ... +140 °F)

  • Materiale del corpo del sensore

    DN 25 ... 300 (1 ... 12"): AlSi10Mg, rivestita
    DN 350 … 2400 (14 … 90"): acciaio al carbonio con vernice protettiva
    Vano collegamenti del sensore: AlSi10Mg, rivestito

  • Materiale della custodia del trasmettitore

    Policarbonato; AlSi10Mg, rivestita

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4x
    Sensore in versione separata (standard): IP66/67, custodia Type 4x
    Sensore in versione separata (opzionale): IP68, custodia Type 6P
    Trasmettitore in versione separata: IP66/67 , custodia Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control (controllo dall'esterno)
    Configurazione eseguibile mediante display locale, web browser web e tool operativi

  • Uscite

    3 uscite:
    0-20 mA/4-20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)
    Uscita impulsi/frequenza (passiva)
    Uscita contatto (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART, PROFIBUS DP, EtherNet/IP, Modbus RS485

  • Alimentazione

    100 … 240 V c.a./24 V c.a./c.c

  • Approvazioni Ex

    cCSAus

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni igieniche

    Approvazione per acqua potabile: ACS, KTW/W270, NSF 61, WRAS BS 6920

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 45
    • Nr 45 Order code 71228789

      Kit terminali di connes., Promag 400 (C)

      (C) = generation index C. Composto da: Connection terminal 3-Pol stamp 1,2, Connection terminal 2-Pol stamp A,B, Connection terminal 4-Pol stamp 20-23, Connection terminal 4-Pol stamp 24-26.

  • 40
    • Nr 40 Order code 71228790

      Kit connessione, D/L/W, remoto,elettr.

      Per: Promag 400(C) con sensore D/L/W. (C) = generazione index C.

  • 44
    • Nr 44 Order code 71228795

      Kit scheda conness, L/W, remoto, sensore

      Per: Promag 400(C) con sensore L/W. (C) = generazione index C.

  • 30
    • Nr 30 Order code XPD0014-

      Elettronica Promag 400 Index C

      Modulo elettronica principale completo oppure alimentazione, scheda ingressi/uscite e amplificatore come singoli elementi. Il modulo contiene: Alimentazione, scheda ingressi/uscite, amplificatore, scheda di supporto, connessione al terminale, cavo a nastro, materiale per montaggio. I singoli elementi contengono: Materiale per montaggio, Alimentazione incl. connessione al terminale/ scheda ingressi/uscite incl. connessione al terminale/ Amplificatore incl. cavo a nastro.

  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Prosonic Flow E 100, Prosonic Flow 300, 500 digitale Promag 400(C). (C) = generazione index C.

  • 30
    • Nr 30 Order code XPD0040-

      Elettronica Promag 400 Index C aggiornam

      Modulo elettronico principale completo oppure alimentazione, scheda I/O con amplificatore. Il modulo elettronico principale completo contiene: alimentazione, scheda I/O, amplificatore, connessione terminale, cavo a nastro, materiale per installazione. Le schede individuali contengono: materiale per installazione, alimentazione incl. connessione terminale / scheda I/O incl. connessione terminale e amplificatore incl. cavo a nastro.

  • 50
  • 20
    • Nr 20 Order code 71228788

      Kit cover, polycarbonate, Promag 400(C)

      (C) = generation index C. Consists of: Cover plastic complete, O-Ring 196,44x3,53 VMQ, 2x hinge pin L= 58mm plastic.

    • Nr 20 Order code 71384170

      Kit cover, alu,Promag 400(C),500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digital, transmitter housing Alu. Consists of: cover Alu complete included O-Ring 196,40x3,53 HNBR, default and -50oC/-58oF, wire with screw lock 1,5x150.

  • 24
    • Nr 24 Order code 71228796

      Kit coperchio, remoto, Alu

      Per: Promag 400(C) = index C, Promag 500, Promag/Promass/Prosonic Flow 500 digitale alloggiamento connessione sensore. Composto da: coperchio Alu, O-Ring 113,90x3,53 HNBR.

    • Nr 24 Order code 71228796

      Kit coperchio, remoto, Alu

      Per: Promag 400(C) = index C, Promag 500, Promag/Promass/Prosonic Flow 500 digitale alloggiamento connessione sensore. Composto da: coperchio Alu, O-Ring 113,90x3,53 HNBR.

    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/W

      Usage: Promag 400/800, Promag 500, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

  • 25
    • Nr 25 Order code 71278077

      Kit 10 cover gasket, polycarbonate

      Usage: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digital, transmitter housing polycarbonate. Consists of: 10x O-Ring 196,44x3,53 VMQ.

    • Nr 25 Order code 71278078

      Kit cover gasket, alu,400(C),500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digital, transmitter housing Alu. Consists of: 10x O-Ring 196,40x3,53 HNBR, default and -50oC/-58oF.

  • 72
    • Nr 72 Order code 71188179

      Kit cover gasket, plastic, Promag L/W

      Usage: Promag 400/800, Promag 500, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

  • 71
    • Nr 71 Order code 71228793

      Kit housing gasket, D/L/W,compact,400(C)

      Usage: Promag 400(C) with sensor D/L/W. (C) = generation index C. Consists of: Gasket EPDM for housing/sensor D/L/W. O-Ring 29,87x1,78 HNBR for sensor- plug L/W.

  • 73
    • Nr 73 Order code 71228798

      Kit housing gaskets, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag 500 digital, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket EPDM for housing/sensor L/P/W, O-Ring 29,87x1,78 HNBR for sensor plug.

    • Nr 73 Order code 71228798

      Kit housing gaskets, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag 500 digital, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket EPDM for housing/sensor L/P/W, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 12
    • Nr 12 Order code 71228794

      Kit housing parts, D/L/W, compact,400(C)

      Usage: Promag 400(C) with sensor D/L/W. (C) = generation index C. Consists of: 4x screw M5x18 hex cap DIN912 pla, 4x spring washer M5 DIN7980 st.pla, for housing/sensor.

  • 15
  • 17
  • 15
  • 17
  • 15
  • 17
  • 15
  • 17
  • 15
  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.

  • 82
    • Nr 82 Order code 71228792

      Kit display protec., 400(C)/500 digital

      Per: Promag 400(C) = indice di generazione C, Promag/Promass/Prosonic Flow 500 digitale, alloggiamento trasmettitore Alu. Consiste di: protezione del display 1.4301, materiale per l'installazione

    • Order code 5X4CXX-

      Transmitter/Conversion Kit Promag 400

      Stessa custodia per la versione compatta/remoto. Versione trasmettitore resistente alla corrosione. Con web server integrato. Kit di conversione: per la conversione di un Promag già esistente verso uno strumento di nuova generazione o verso un'altra versione del dispositivo. Contiene tutto il necessario per la conversione.

    • Order code DK5005-

      Trasmettitore 400, kit montaggio

    • Order code DK5CA-

      Promag, versione cavo remoto

      10/50/51/53/55/400/800 1 kit include 1 cavo delle bobine e 1 cavo di segnale

    • Order code DK5GD-

      Promag, dischi di terra/disco di protez.

      Un singolo disco. Il rivertimento indicato, si riferisce al misuratore.

    • Order code DK5GC-

      Promag L/W/P/S/E, Kit cavo di terra

      Un kit comprende 2 cavi

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
