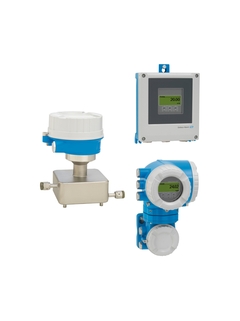

Proline Cubemass C 500
Misuratore di portata Coriolis

Coriolis

Sensore compatto per piccole quantità, con una versione remota del trasmettitore con fino a 4 I/O.
Misura accurata delle più piccole quantità di liquidi e gas.

Installazione salvaspazio - design compatto a tubo singolo. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Adatto per skid - sensore di peso leggero.
Diametro nominale: DN 1 a 6 (¹⁄₂₄ a ¹⁄₄"). Pressione di processo fino a 400 bar (5800 psi). Temperatura del fluido fino a +205 °C (+401 °F).

Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e fieldbus liberamente combinabili.. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Funzione di verifica integrata – Heartbeat Technology.
Versione remota con fino a 4 I/O. Display retroilluminato con Touch Control e accesso WLAN. Cavo standard tra il sensore e il trasmettitore.

DN 1...6 (¹⁄₂₄ ... ¹⁄₄")

Misuratore: 1.4539 (904L)
Connessione: 1.4539 (904L); 1.4404 (316/316L)

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

Portata massica (liquidi): ±0,10 %
Portata volumetrica (liquidi): ±0,10 %
Portata massica (gas): ±0,50 %
Densità (liquidi): ±0,0005 g/cm3

0...1000 kg/h (0...37 lb/min)

PN 40, Classe 300, 10K, 400 bar (5800 psi)

–50...+205 °C (–58...+401 °F)

Standard: –40...+60 °C (–40...+140 °F)
Opzione: –50...+60 °C (–58...+140 °F)

1.4301 (304), resistente alla corrosione
Custodia del sensore (standard): AlSi10Mg, rivestita
Custodia del sensore (opzione): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, rivestito; 1.4409 (CF3M) simile a 316L; Policarbonato

Versione remota del sensore (standard): IP66/67, custodia tipo 4X
Transmitter remote version: IP66/67, custodia tipo 4X.

Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
Possibilità di configurazione tramite display locale e tool operativi

4 uscite:
4-20 mA HART (attiva/passiva)
4-20 mA WirelessHART
4-20 mA (attiva/passiva)
Uscita impulsi/frequenza/stato (attiva/passiva)
Doppia uscita impulsiva (attiva/passiva)
Uscita a relè

Ingresso di stato
Ingresso 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

c.c. 24 V
c.a. 100...230 V
c.a. 100...230 V / c.c. 24 V (area sicura)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, KC

CE, C-TICK, EAC

Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025)
Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestato TÜV SÜD).

CRN

Certificato materiali 3.1
