Misura radar
Tempo di volo
Micropilot FMR53

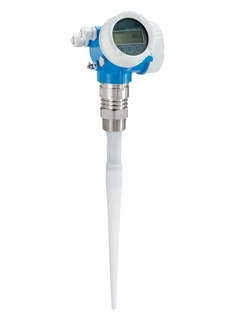

Micropilot FMR53 custodia in alluminio ©Endress+Hauser

Principio di misura Tempo di volo

Filmato sulla messa in servizio del radar a spazio libero Micropilot FMR5x e del Levelflex FMP5x a microimpulsi guidati

Esclusiva soluzione di gestione dei dati HistoROM per misure di livello sicure

Algoritmi che si adattano continuamente, garantendo misure di livello sicure grazie alla funzione Multi-Echo Tracking

Per applicazioni semplici, per la misura di livello nei liquidi

Micropilot FMR53 per semplici applicazioni di misura del livello in liquidi. Il radar a spazio libero FMR53 grazie alla sottile antenna ad asta è particolarmente adatto per connessioni al processo di piccole dimensioni. Il rivestimento in PTFE dell'antenna ad asta e la cartellatura della flangia consentono l'utilizzo anche con fluidi aggressivi. Micropilot FMR53 è utilizzato per la misura di livello continua, non a contatto di liquidi, paste e fanghi. Variazioni del prodotto, di temperatura, presenza di gas o vapore non influenzano la misura.

  • Vantaggi

    • Misura non a contatto, affidabile anche in condizioni di variabilità del prodotto e delle condizioni di processo

    • Soluzione di gestione dei dati HistoROM per messa in servizio, manutenzione e diagnostica all'insegna della semplicità

    • Elevata affidabilità...

  • Campo applicativo

    Adatto specialmente per piccole connessioni al processo, sensori in PTFE utilizzabili in fluidi chimicamente aggressivi.

    • Connessioni al processo: filettatura o flangia

    • Temperatura: -40...+150°C (–40...+302°F)

    • Campo di pressione: -1...+40 bar (–14.5...+580...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Livello radar

  • Caratteristica / Applicazione

    Per misura di livello continua, senza contatto nei liquidi,
    adatto soprattutto per connessioni al processo piccole e per fluidi chimicamente aggressivi;
    Antenna ad asta con rivestimento in PTFE

  • Specialità

    SIL 2 secondo IEC 61508,

    Bluetooth® messa in servizio,

    App di funzionamento e manutenzione SmartBlue,

    Sicurezza e affidabilità con Multi-Echo Tracking,

    HistoROM

  • Alimentazione / Comunicazione

    2-fili (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4-fili (HART)

    Bluetooth® wireless technology e App (opzionale)

  • Frequenza

    Banda C (~6 GHz)

  • Precisione

    ±6 mm (0.24 in)

  • Temperatura ambiente

    -40 … +80 °C

    (-40 … +176 °F)

  • Temperatura di processo

    -40...+150 °C

    (-40...+302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 40 bar

    (Vuoto … 580 psi)

  • Parti bagnate

    PTFE, PVDF

  • Attacco al processo

    Filettatura:

    MNPT 1 1/2, R 1 1/2

    flangia:

    DN50 … DN150,

    ASME 2 … 6",

    JIS 10K

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    20 m (65 ft)

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_not_selected_ storage_tank_FMR53.jpg
  • Comunicazione

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Bluetooth® wireless technology

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, KC

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL

  • Approvazioni costruzione

    EN 10204-3.1

    ASME B31.3

    AD2000

  • Opzioni

    Display,

    Funzionamento e manutenzione via SmartBlue e Bluetooth®,

    Parametrazione personalizzata,

    Alimentazione a tenuta,

    Privo di PWIS

  • Limiti applicativi

    Il campo di misura massimo dipende dalla forma del serbatoio e/o dall'applicazione


    Altezza del tronchetto >250 mm:

    FMR51, FMR52, FMR54

    Valore di DX basso:

    FMR51, FMR52, FMR54

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115174

      Filtro custodia 316L, GT18, 1 set

      Consiste in: 2x spina filtro metallo 316L. 1x filtro di compensazione della pressione. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR62/67. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 19 Order code 71115175

      Custodia filtro ottone/Ni GT19/20, 1 set

      Composto da: 2x tappo del filtro in ottone nichelato, filtro di compensazione della pressione. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Uso: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set housing securing clamps

      Per custodia GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per Promass 200/TB2, Prosonic Flow 200, Promag 200.

  • 20
    • Nr 20 Order code 71110281

      Coperchio GT18 316L, HNBR

      Materiale: 316L. O-ring, EPDM, PTFE rivestito. Per: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Coper. GT18 316L, sight glass, HNBR

      Materiale: 316L. O-ring NBR, PTFE rivestito. Per: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67, FHX50. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110292

      Coperchio GT19 PBT-FR, vetro, guarniz.

      Materiale: plastica PBT-FR vetro: PC. O-ring EPDM, rivestimento PTFE. Per: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110293

      Coperchio GT19 PBT, guarnizione

      Materiale: plastica PBT, metallizzata. O-ring EPDM, rivestito PTFE. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110297

      Cover GT20 Alu, sight glass, gasket

      Material: Alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Cover GT20 Alu, gasket

      Materiale: Alluminio, rivestito. O-ring EPDM, rivestito in PTFE. Per FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110284

      Cover GT18 316L, terminal Ex d, HNBR

      Material: 316L. O-ring EPDM /PTFE coated. Usage: terminal compartment Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Coperchio GT18 316L, terminale Ex, guarn

      Materiale: 316L. O-ring EPDM, PTFE rivestito. Per: terminal compartment, non idoneo per Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67.. Per: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110295

      Cover GT19 PBT, Terminal Ex, EPDM

      Materiale: plastica PBT, metallizzato. Utilizzo: vano terminale, non per Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 25
    • Nr 25 Order code 71110301

      Cover GT20 Alu, Terminal Ex, HNBR

      Material: Rivestimento in alluminio. O-ring rivestito EPDM, PTFE. Per: Terminal compartment, non per Ex d/XP, Per FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Coper. GT20 Alu,Terminale Ex d, guarniz.

      Materiale: alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: blocco terminale Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Cover GT18 316L, Terminal, OVP, HNBR

      Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Cover GT20 Alu, Terminal, OVP, HNBR

      Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Cover GT19 PBT, Terminal, OVP, EPDM

      Material: plastic PBT, metallizied. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 65
    • Nr 65 Order code 71110303

      Set di tenuta custodia GT18, GT19, GT20

      Composto da: O-ring 88,5 x3, 53 EPDM / PTFE, coperchio vano elettronica. Custodia GT19 O-Ring 88.5x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, coperchio vano elettronica, custodia GT19. O-Ring 91.67x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, custodia/sensore. FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2 Prosonic Flow 200, Promag 200, Prowirl 200

  • 34
    • Nr 34 Order code 71108594

      I/O modulo 2 fili, 4-20mA, HART, Ex, V2

      Non-Ex, Ex. 1x uscita HART. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71108599

      I/O module, 2-wire, 4-20mA,HART, PFS, Ex

      Non-Ex, Ex. 1x uscita HART, 1x PFS. PFS=switch output. Per FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71164940

      I/O modulo, 2 fili, PA/FF, PFS, Ex, V2

      Non-Ex, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=switch output. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per: Promass 200, Prowirl 200, Promag 200.

    • Nr 34 Order code 71187812

      I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2

      Versione 2. Non adatto per Ex d/XP. LP=bassa tensione. 1x uscita HART. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207473

      I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 10.4-48VDC. 1x current output HART. Version 2. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71207474

      I/O mod. Livel,2-fl.2x4-20mA,HART,Ex,V2

      Non-Ex, Ex. Uscita in corrente, 4-20mA HART + 4-20mA analogico. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207475

      I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 90-253VAC. 1x current output HART. Version 2. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Order code 71110279

      Terminal set 4-wire, I/O module

      Consists of: 2x terminal 2-pole, green. 2x terminal 2-pole, red. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 37 Order code 71110280

      Terminal set 2-wire, I/O module

      Composto da: 4x terminale a 2 poli, verde. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code

      Remote display FHX50 please order with separate order structure.

    • Order code 71206552

      Cable FHX50, 5m

      Connection cable, shielded. Usage: FHX50.

    • Order code 71206554

      Cavo FHX50, 10m

      Cavo di collegamento, schermato. Per: FHX50.

    • Order code 71206555

      Cavo FHX50, 20m

      Cavo di connessione. Per: FHX50.

    • Order code 71206556

      Cavo FHX50, 30m

      Cavo di collegamento, schermato. Per: FHX50.

    • Order code 71197334

      Trasmettitore elettronica FHX50

      Composto da: Elettronica, cavo. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass200, Prowirl 200, Promag 200, Prosonic Flow 200.

    • Order code 71128617

      Protez. sovratensione (OVP10), 1-Canale

      4-20mA HART. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57,60,62,67 Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Protezione sovratens. (OVP20), 2 canali

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Impulso/Frequenza/Stato Uscita. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Modulo display, SD02, pulsanti

      Per custodia: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Composto da: Display SD02, cavo a spirale, cavo a nastro, copertura connettore.

    • Nr 40 Order code XPD0025-

      Modulo display, SD03, Touch Control

      Custodie: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Composto da: Display SD03 illuminato, cavo a nastro, coperchio connettore.

    • Order code 71162242

      Protezione antiven. GT18/GT19/GT20, 316L

      Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71377355

      Modulo Bluetooth (BT10)

      Modulo per comunicazione dati wireless. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
