Misura di livello a vibrazione
Liquiphant FTL50

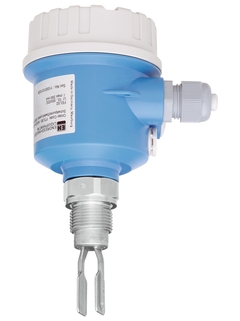

Liquiphant FTL50 ©Endress+Hauser

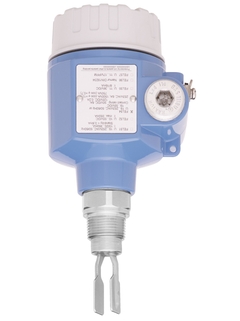

Liquiphant FTL50 ©Endress+Hauser

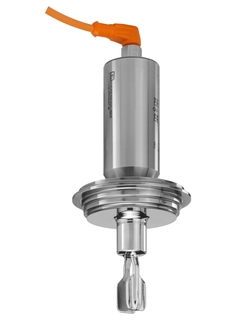

Liquiphant FTL50 ©Endress+Hauser

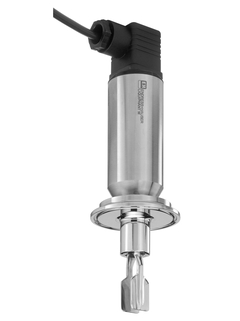

Liquiphant FTL50 ©Endress+Hauser

Principio di misura a vibrazione

Liquiphant con controllo funzionale permanente è sempre una scelta sicura per le misure di livello nei liquidi

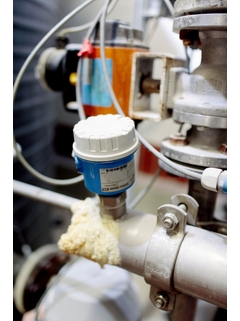

Liquiphant FTL50 applicazione ©Endress+Hauser

Interruttore di livello a vibrazione, compatto per liquidi in tutti i settori industriali

Liquiphant FTL50 è un interruttore di livello con tutti i certificati internazionali per impieghi in area pericolosa. Può essere utilizzato in tutte le industrie. FTL50 offre sicurezza funzionale SIL2/SIL3. La seconda linea di difesa garantisce il massimo grado di sicurezza e disponibilità del dispositivo. Valori di misura affidabili, non influenzati da: caratteristiche variabili dei fluidi, flusso, turbolenze, bolle di gas, schiuma, vibrazioni o depositi.

  • Vantaggi

    • Impiegato nei sistemi di sicurezza che richiedono un livello di sicurezza funzionale SIL2/SIL3 secondo
      IEC 61508/IEC 61511-1

    • Certificati internazionali di protezione dal rischio di esplosione e certificato di sicurezza per la prevenzione di troppo pieno...

  • Campo applicativo

    Interruttore di livello per tutti i liquidi.

    • Connessioni al processo: filettature, flange e connessione al processo igienica (Tri-Clamp)

    • Temperatura: da -50 a +150 °C (da -58 a +302 °F)

    • Pressione: da -1 a +64 bar (da -14.5 a +928 psi)

    • Materiale del sensore...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Densità vibrazionale

  • Caratteristica / Applicazione

    Liquiphant M Densitycon Density Computer FML621
    Misura della temperatura e della pressione

    Concetto di custodia modulare

    Ampia gamma di connessioni al processo

  • Alimentazione / Comunicazione

    Alimentazione trasmettitore (MUS)

  • Temperatura ambiente

    -50...70 °C

    -50...60 °C per applicazioni pericolose

  • Temperatura di processo

    0...80 °C (validità dei dati di accuratezza)

    -50...0 °C / 80...150 °C (con specifiche tecniche ridotte)

  • Pressione assoluta di processo

    0...25 bar

    >25...64 bar (con dati tecnici ridotti)

  • Parti bagnate

    316L/C4

  • Lunghezza del sensore

    Compatto: 50.5 mm

  • Uscita

    Impulsi

  • Certificati / Approvazioni

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Specialità

    Messa in servizio con ReadWin2000

  • Componenti

    Elaboratore di densità FML621

  • Altre approvazioni e certificati

    SIL2/ SIL3

  • Principio di misura

    Vibrazione/Liquidi

  • Caratteristica / Applicazione

    Concetto di custodia modulare
    Ampia gamma di connessioni al processo
    Interfacce analogiche e bus
    Ampia selezione di certificati (Ex, WHG)
    Compatto, ad es. tubi

  • Specialità

    Rilevamento della schiuma
    Rilevamento di una variazione di densità
    seconda linea di difesa

  • Alimentazione / Comunicazione

    PROFIBUS PA
    19 … 253 V c.a.
    10 … 55 V c.c. PNP
    19 … 253 V c.a. o 10 … 55 V c.c.
    8-16 mA, 11 … 36 V c.c.
    NAMUR
    PFM

  • Temperatura ambiente

    -50 … +70 °C
    (-58 … +158 °F)

  • Temperatura di processo

    -50 … +150 °C
    (-58 … +302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 64 bar
    (Vuoto … 928 psi)

  • Densità minima del prodotto

    0,5 g/cm³ (0,4 g/cm³ opzionale)

  • Parti bagnate

    316L, Alloy

  • Attacco al processo

    Filettatura:

    G3/4A, G1A, R3/4", R1, NPT3/4, NPT1

    Flangia:

    DN25 … DN100,

    ASME 1 … 4",

    JIS 25 … 100A

  • Connessione igienica al processo

    Tri-Clamp ISO2852

  • Comunicazione

    PROFIBUS PA
    19 … 253 V c.a.
    10 … 55 V c.c. PNP
    19 … 253 V c.a. o 10 … 55 V c.c.
    8-16 mA, 11 … 36 V c.c.
    NAMUR
    PFM

  • Certificati / Approvazioni

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL2/ SIL3

  • Approvazioni costruzione

    EN 10204-3.1

    NACE MR0175, MR0103

    ASME B31.3

    AD2000

  • Certificazione navale

    GL/ ABS/ DNV

  • Opzioni

    Custodia in acciaio inox per applicazioni difficili, in particolare per l'industria petrolifera e del gas

  • Componenti

    FTL325P/FTL375P Interfaccia PFM
    FTL325N/FTL375N Interfaccia NAMUR

  • Successore

    Liquefattore FTL51B

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 20
  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Usage: terminal compartment, housing T13, aluminium.

  • 20
    • Nr 20 Order code 52025606

      Coperchio F16 grigio, PBTP, guarnizione

      Guarnizione: EPDM Per custodia F16 in poliestere, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52025790

      Coperchio F16 trasparente, guarnizione

      Guarnizione EPDM. Per custodia F16 poliestere.

    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Nr 20 Order code 52027002

      Coperchio F15 316L, finestra,guarnizione

      Finestra: vetro Guarnizione: 67,5x2,9x1,5 VMQ/PTFE Custodia acciaio inox F15

    • Nr 20 Order code 52028207

      Cover F15, sight glass PC, 316L, gasket

      Finestra: policarbonato PC Guarnizione 67,5x2,9x1,5 VMQ/PTFE per area sicura (EEx ia) Custodia in acciaio inox F15

    • Nr 20 Order code 71114754

      Coperchio F27 316L, guarnizioni EPDM

      Materiale: 316L. O-ring 70.0x3.0 EPDM. Uso: custodia in acciaio inox F27.

  • 12
    • Nr 12 Order code 52004236

      Adatt. set custodia/elettronica FTL5x/7x

      Il set di fissaggio consiste in: anello di sicurezza 301 adattatore anello PPA Liquiphant M/Liquiphant S

  • 21
  • 15
    • Nr 15 Order code 52002447

      Kabeleinführung G 1/2 mit Dichtung

      Consists of: adapter M20 > G1/2, 316L. Gasket NBR. Blind plug G1/2. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Nr 15 Order code 52002448

      Kabeleinführung NPT 1/2" mit Dichtung

      Consists of: adapter M20 > NPT1/2, 316L. Gasket NBR. Plug NPT1/2. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Nr 15 Order code 52002450

      Kabeleinführung Pg13,5 mit Dichtung

      Consists of: adapter M20 > Pg13.5, 304. Gasket NBR. Blind plug Pg13.5. Usage: FTL50/FTL50H/FTL51/FTL51H.

    • Nr 15 Order code 52004133

      Adaptersatz für Verschraubung NPT 1/2

      Usage: housing F16, Polyester.

    • Nr 15 Order code 52004134

      Kit adattatore presscavo M20

      per custodia oliestere F16.

    • Nr 15 Order code 52004135

      Adaptersatz für Verschraubung G 1/2

      Usage: housing F16, Polyester.

    • Nr 15 Order code 52004136

      Adaptersatz für Verschraubung Pg 13,5

      Screwed cable gland. Usage: housing F16, Polyester, FTL50/FTL50H/FTL51/FTL51H.

    • Nr 15 Order code 52004278

      Kabelverschraubung M20 + Dichtung

      Consists of: Cable gland M20. O-ring EPDM. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85.

  • 30
    • Nr 30 Order code 52002304

      Elettronica FEL51 19-253VAC

      Controllo di livello 2-fili. Hardware versione 01.00. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 52002305

      Elettronica FEL52 10-55VDC-PNP

      Controllo di livello 3-fili. Hardware versione 01.00. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 52002306

      Elettronica FEL54 relè DPDT

      19-253VAC/19-55VDC. Hardware versione 01.00. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 52002307

      Elettronica FEL55 11-36VDC

      Controllo di livello 2-fili 4-20mA. Hardware versione 01.00. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 52002308

      Elettronica FEL56 NAMUR

      Controllo di livello 2-fili. Hardware versione 01.01. Software versione 01.00.01. Per FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002309

      Elettronica FEL57 PFM

      Controllo di livello 2-fili. Hardware versione 01.01. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 52006454

      Elettronica FEL58 NAMUR

      Controllo di livello 2-fili + pulsanti. Hardware versione 01.02. Software versione 01.00.01. per Liquiphant M/S (HT).

    • Nr 30 Order code 71027201

      Elettronica FEL50D Densità/Concentrazion

      Hardware versione 01.00. Software versione 01.00.00. Per: FTL50/FTL50H/FTL51/FTL51C/FTL51H + FML621. Non idoneo per WHG.

    • Nr 30 Order code 71074953

      Elettronica FEL50A,PA,HW02.00,SW01.03.00

      PROFIBUS PA. Hardware versione 02.00. Software versione 01.03.00. Corrente: 12,5mA+/-1,0mA. Uso: Liquiphant M/S (HT).

    • Order code 52005977

      Schmierfett "SYNTHESO GLEP1"(Tube a 8g)

    • Order code 52010285

      Cavo 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 presa per connettore, 5m di cavo PVC, Cu Sn/Ni lock. Utilizzo per: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 52024216

      Cavo 4x0,34, box M12, 316L, 90o, L=5m

      Connettore M12x1 5m di cavo PVC, 316L lock Principalmente per applicazioni sanitarie.

    • Order code 71127760

      Coperchio protettivo custodia F16

      Per: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

    • Order code 71040497

      Coperchio protettivo F13/F17/F18/F18

      Per FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71067434

      Modifica nome targhetta, non Ex

      Vuoto. Compilare il nuovo codice d'ordine quando uno strumento non Ex è stato modificato.

  • 57
    • Nr 57 Order code 71185027

      Sealing ring G3/4, 27x32, FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Anello di tenuta G1, 33x39 FA, 5 pcs.

      Guarnizione di processo DIN7603-A. Per: connessione al processo, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTWW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Manicotto scorrevole G1 316L (52003663), 316L, 3.1 (52011880), Lega C22, 3.1 (7111818691), FTL51, FTL71, FTL81, Lega C22 (52003664), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 52001052

      Adattatore a saldare G3/4 d=55, 316L

      Attacco al processo Flush mount. Materiale: 316L O-ring in silicone. Approvazione FDA, EHEDG, 3A. Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52011897

      ADATTATORE G3/4" d=55 PER FTL50/51/H

      con attacco al processo GQ2. Materiale: AISI 316L O-ring in silicone. Certificato di ispezione 3.1.B EN 10204 per parti a saldare 1.4435 Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52001221

      Adattat. a saldare G1, orientabile, 316L

      Attacco al processo montaggio a filo. Materiale: 316L Liquiphant regolabile Guarnizione: Silicone Approvazione FDA, EHEDG, 3-A. Per: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per:FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP135, PMP23, PTP35, PMP51, TM401/TM411, TMR35.

    • Order code 52011898

      Weld-in adapter G1, adjustable,316L 3.1

      Attacco al processo montaggio a filo Liquiphant è regolabile. Materiale: 316L Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 71093129

      Weld-in adapter G1, d=53, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Cert. ispezione EN10204-3.1 Guarnizione: silicone O-ring Conforme FDA, EHEDG, 3-A. Per: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52014473

      O-ring 21,89x2,62 VMQ, FDA, 5 pezzi

      Materiale: silicone VMQ 70. Per adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 71086100

      O-ring 21.89x2.62 VMQ, FDA, USP, 3 pezzi

      Materiale: Silicone VMQ 70. USP Classe VI. Per: adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 71140670

      O-ring 21,89x2,62 EPDM, FDA, USP, 3 pz.

      Materiale: EPDM 70. USP Class VI, 3-A Per: Adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, Per FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 pezzi

      Material: Silicone VMQ. USP Classe VI. Per: adattatore a saldare G1 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71140668

      O-ring 28,17x3,53 EPDM, FDA, USP, 3 pz.

      Materiale: EPDM 70. USP Classe VI, 3-A Per: adattatore a saldare G1, 316L (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 3.1 (52011896),flush mounted, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 52014424

      Profile gasket 29x36x3,7, FDA, 5pcs.

      Materiale: silicone VMQ. FDA. Per: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: process connection flush mounted, FTL50H/FTL51H. Per: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 71075662

      Guarnizione 29x36x3,7, FDA, USP,5 pezzi

      Materiale: Silicone VMQ. USP Cl. VI, FDA. Per adattatore a saldare G1, regolabile, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330H/FTL330L. adattatore a saldare G1, regolabile, 316L 3.1 (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330H/FTL330L. adattatore a saldare Rd52, 316L, regolabile, (52001047), FTL50H/FTL51H,FTL20H,FTL330H/FTL330L.

  • Predecessore
