iTHERM ModuLine TT131

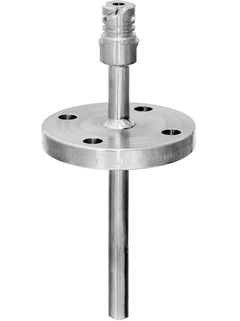

Immagine prodotto Pozzetto termometrico industriale TT131 con flangia ©Endress+Hauser

Pozzetto termometrico saldato per diverse applicazioni industriali

Questo pozzetto, progettato secondo DIN 43772, garantisce elevata resistenza alla maggior parte degli ambienti di processo industriali. È composto da un tubo disponibile in diversi diametri e materiali. Un puntale del pozzetto specificamente progettato garantisce tempi di risposta rapidi per un controllo del processo più efficiente. Le guaine di protezione in PTFE o in tantalio sono in grado di resistere a condizioni di processo estremamente corrosive. Il pozzetto è disponibile con un'ampia varietà di connessioni al processo: flange, filettature, giunti a compressione o a saldare.

  • Vantaggi

    • Configurazione modulare secondo DIN 43772

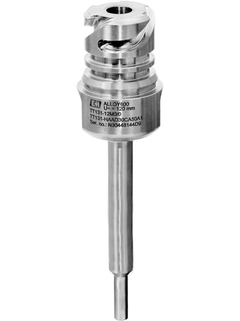

    • iTHERM QuickNeck: risparmio in termini di costi e di tempi grazie alla semplice ritaratura dell'inserto che non richiede utensili

    • L'estensione, la lunghezza di immersione e la lunghezza totale possono essere...

  • Campo applicativo

    • Protegge il sensore di temperatura da stress fisico e chimico

    • Elevata robustezza per condizioni di processo difficili

    • Campo di pressione: fino a 100 bar (1450 psi)

    • Adatto a tubazioni, recipienti o serbatoi

    • Maggiore facilità di manutenzione (sostituzione del...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pozzetto assemblato

  • Caratteristica / Applicazione

    Stile metrico

    secondo DIN 43772

    Attacco al processo filettato, flangiato, raccordo a compressione

    Con il collo

  • Collegamento da testa

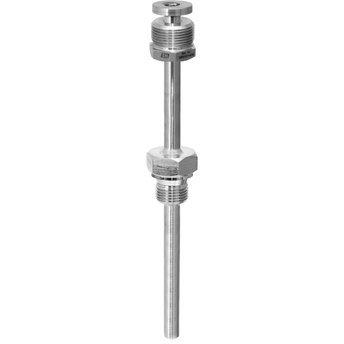

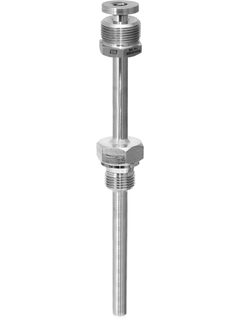

    external thread:

    M24 x 1.5, 1/2" NPT, G1/2

    Female thread:

    M20 x 1.5, 1/2" NPT, G1/2

    QuickNeck

  • Lunghezza standard (mm)

    4.500 mm (177")

  • Lunghezza su richiesta (mm)

    4.500 mm (177")

  • Attacco al processo

    Filettatuira:

    G3/8", G1/2", G3/4", G1"

    NPT1/2", NPT3/4", NPT 1"

    M18x1.5, M20x1.5, M27x2, M33x2

    R1/2", R3/4"

    Dado:

    M20x1.5, G1/2", G3/4"

    Giunto a compressione:

    NPT1/2", G1/2", G1"

    Flangia:

    DN15 PN40 B1, C

    DN25 PN20, PN40, PN100 B1, B2, C

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1 1/2" 150 RF

    ASME 2" 150 RF

    ASME 2" 300 RF

  • Diametro (mm) del tubo del pozzetto termometrico

    9x1,25 mm

    11x2 mm

    12x2,5 mm

    14x2 mm

    16x3,5 mm

    1/4" SCH80

    1/2" SCH80

    1/2" SCH40

  • Materiale parti bagnate

    316 (1.4401)

    316L (1.4404)

    316Ti (1.4571)

    Alloy 600 (2.4816)

    Alloy C276 (2.4819)

    Alloy 446 (1.4749)

    Alloy 321 (1.4541)

    Sheath PTFE

    Sheath Tantal

  • Finitura parti bagnate (Ra)

    < 1,6 μm (63,00 μin)

  • Forma della punta

    Diritto

    Ridotto

    Rastremato

    ottimizzato per tempi di risposta rapidi".

  • Range temperatura

    -200....1.100 °C (-328...2.012 °F)

  • Max pressione di processo a 20°C

    A seconda della configurazione fino a 100 bar

  • Max pressione di processo a 400°C

    A seconda della configurazione
