Pressione relativa

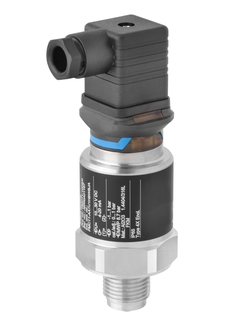

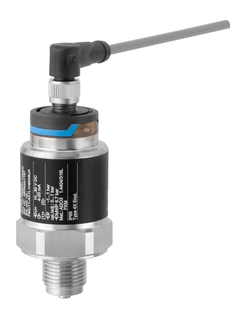

Cerabar PMC11

Cerabar PMC11 ©Endress+Hauser
Cerabar PMC11 ©Endress+Hauser

Principio di misura della pressione

Trasduttore di pressione conveniente con sensore in ceramica per la misura di gas o liquidi

Cerabar PMC11 è il trasmettitore di pressione compatto più conveniente del suo segmento. Presenta un sensore in ceramica capacitivo privo di olio ed è in grado di misurare la pressione relativa da 400 mbar fino a 40 bar. PMC11 è progettato per le applicazioni standard nell'industria di processo e resiste in condizioni difficili con l'uso di materiali di elevata qualità come l'acciaio 316L e Al2O3 99,9%.

  • Vantaggi

    • Installazione e configurazione semplici e rapide in campo grazie alla struttura molto compatta e a campi di misura personalizzabili

    • La precisione di riferimento pari allo 0,5%, la stabilità e la ripetibilità a lungo termine garantiscono l'elevata qualità...

  • Campo applicativo

    Trasduttore di pressione con sensore in ceramica privo di olio per la misura della pressione relativa in gas o liquidi.

    • Connessione al processo: filettatura

    • Temperatura di processo: -25 ... +85°C (-13 ... +185 °F)

    • Pressione di processo: 400 mbar ... +40...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione relativa

  • Caratteristica / Applicazione

    Trasduttore di pressione economico, sensore capacitivo con diaframma di misura in ceramica

  • Alimentazione / Comunicazione

    Uscita analogica:

    10 ... 30 VDC

    Uscita 0 ... 10 V:

    12 ... 30 VDC

  • Precisione

    0.5%

  • Stabilità a lungo termine

    0.2 % del campo di misura superiore/anno

  • Temperatura ambiente

    -40 °C…+70 °C

    (-40 °F…+158 °F)

  • Temperatura di processo

    -25 °C…+85 °C

    (-13 °F…+185 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    max. 60 bar (900 psi)

  • Campo di misura della pressione

    +400 mbar…+40 bar

    (+6 psi...+600 psi)

  • Attacco al processo

    Filettature:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13

  • Comunicazione

    4...20 mA

    0...10 V

  • Approvazioni costruzione

    EN10204-3.1 Rapporto di ispezione finale

    Pulito da olio e grasso

  • Principio di misura

    Pressione relativa

  • Caratteristica

    Trasduttore di pressione economico, sensore capacitivo con membrana ceramica

  • Alimentazione / Comunicazione

    Uscita analogica: 10…30 VDC

    0...10 V uscita: 12…30 VDC

  • Precisione

    0,5%

  • Stabilità a lungo termine

    0.2 % del fondo scala/anno

  • Temperatura di processo

    -25 °C…+85 °C
    (-13 °F…+185 °F)

  • Temperatura ambiente

    -40…+70 °C
    (-40…+158 °F)

  • Cella di misura

    +400 mbar…+40 bar
    (+6 psi...+600 psi)

  • Sovrapressione massima

    max. 60 bar (900 psi)

  • Attacco al processo

    Filettature:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13

  • Comunicazione

    4...20 mA

    0...10 V

  • Approvazioni costruzione

    EN10204-3.1 Rapporto di ispezione finale

    Pulito da olio e grasso

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71280307

      Connettore a valvola ISO4400 M16, 4 poli

      Composto da: connettore a valvola, vite, guarnizione, anello connettore, anello adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Valvola ISO4400 NPTF1/2, 4-poli

      Composto da: connettore, vite, guarnizione, otturatore della valvola, adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 52006263

      Connettore diritto, senza cavo

      Da cablare. Collegamento autonomo. Per: connettore 4p-125V, 4A-M12

    • Order code 52010285

      Cavo 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 presa per connettore, 5m di cavo PVC, Cu Sn/Ni lock. Utilizzo per: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.
