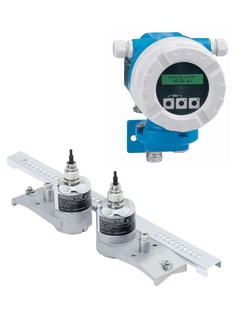

Proline Prosonic Flow 91W
Misuratore di portata a ultrasuoni

Proline Prosonic Flow 91W
Misuratore di portata a ultrasuoni ©Endress+Hauser

Analisi automatica della frequenza per elevate prestazioni di misura e trasmettitore economico.

Il sensore clamp-on Prosonic Flow W è stato sviluppato specificatamente per applicazioni in acque e acque reflue. In abbinamento al trasmettitore economico Prosonic Flow 91 dotato di pulsanti operativi, Prosonic Flow 91W è adatto soprattutto per il monitoraggio della portata nel settore delle acque.

  • Vantaggi

    • Ridotto investimento: la convenienza cresce con il diametro del tubo (fino a DN 4000)

    • Senza perdite addizionali: misura dall'esterno del tubo

    • Trasparenza di processo: funzioni diagnostiche

    • Trasmettitore economico: progettato per applicazioni semplici

    • Messa...

  • Campo applicativo

    • Principio di misura indipendente da pressione, densità, temperatura, conducibilità e viscosità

    • Misura della portata Clamp-on su acqua di processo, acqua di mare, acqua demineralizzata e acque reflue.

    Caratteristiche del dispositivo:

    • Temperatura del...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasuoni

  • Caratteristiche principali

    Misuratore di portata volumetrica per applicazioni standard in acqua/acque reflue/acqua di processo; dall'esterno con sensori clamp-on

  • Caratteristiche

    Investimento ridotto – maggiore convenienza all'aumentare del diametro del tubo (fino a DN 4000). Non introduce percorsi di perdita supplementari – misura dall'esterno del tubo. Trasparenza di processo – funzionalità diagnostiche. Temperatura del fluido: –20...+80 °C (-4...+176 °F). Grado di protezione IP68 (custodia Type 6P) per tubazioni sommerse.

  • Caratteristiche del trasmettitore

    Trasmettitore economico – progettato per applicazioni semplici. Messa in servizio rapida e affidabile – Menu Quick Setup per un'installazione rapida. Recupero automatico dei dati durante la manutenzione. Custodia del trasmettitore da campo in alluminio. Display a 2 linee con pulsanti.

  • Diametro

    DN 15 … 2000
    2"… 80"

  • Materiali delle parti bagnate

    Sistema Clamp on:
    Portasensore 1.4308/CF-8
    Corpo del sensore 1.4301/304
    Reggette 1.4301/304

  • Variabili misurate

    Portata volumetrica, velocità del suono, velocità di deflusso, intensità del segnale, totalizzatore

  • Errore di misura massimo

    ±2,0%

  • Campo di misura

    0 … 113 097 m³/h

  • Campo di pressione

    Nessuna soglia

  • Temperatura di processo

    -20 … +130 °C/-4 … +266 °F

  • Temperatura ambiente

    -20 ... +60 °C (-4 ... +140 °F)

  • Materiale del corpo del sensore

    N/D

  • Materiale della custodia del trasmettitore

    AlSi10Mg, coated

  • Protezione elettronica

    IP67/IP68 in opzione
    4x NEMA

  • Display / Operazione

    Retroilluminato a due righe
    Pulsanti

  • Uscite

    4-20mA
    Impulsi/frequenza/stato

  • Ingressi

    Stato

  • Comunicazione

    HART

  • Alimentazione

    c.a. 85...250 V
    20...28 V
    c.c. 11...40 V

  • Approvazioni Ex

    Area non pericolosa
    FM, CSA

  • Altri certificati e approvazioni

    Verifica del misuratore di portata solo per DN15, 25, 40, 50 e 100
    Marchio EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Verifica del misuratore di portata solo per DN15, 25, 40, 50 e 100
