Proline Promass P 100
Misuratore di portata Coriolis

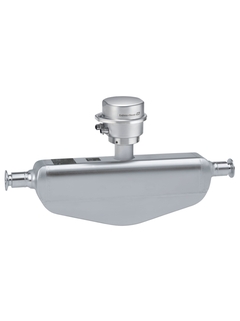

Immagine del flussimetro Coriolis Proline Promass P 100 / 8P1B per l'industria farmaceutica ©Endress+Hauser

Introduzione al Proline Web server

Lo specialista dell'industria farmaceutica con trasmettitore ultracompatto.

Promass P 100 offre le migliori prestazioni di un misuratore con tubo curvo e la capacità di drenaggio di uno con tubo diritto, senza compromessi. In combinazione con la più piccola custodia del trasmettitore disponibile oggi, offre massime prestazioni in pochissimo spazio. Progettato per applicazioni in ambienti sterili dove lo spazio è limitato, Promass P 100 è la scelta ideale per gli integratori di sistema, costruttori di skid e OEM.

  • Vantaggi

    • Massima qualità di processo - completamente conforme alle esigenze del settore

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - nessun tratto in ingresso/uscita

    • ...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    Proprietà del dispositivo

    • Conformità ASME BPE, 3-A e EHEDG e bassa delta ferrite

    • Tubo di misura elettropulito in 1.4435 (316L)

    • Disponibilità...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Lo specialista delle scienze della vita con trasmettitore ultracompatto. Dedicato per applicazioni in condizioni sterili nell'industria farmaceutica.

  • Caratteristiche

    Massima qualità di processo - pienamente conforme ai requisiti industriali. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di funzionamento in ingresso/uscita. ASME BPE, 3-A e EHEDG sono conformi alla ferrite a basso delta. Tubo di misura elettrolucidato in 1.4435 (316L).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato. Verifica integrata - Tecnologia Heartbeat. Alloggiamento del trasmettitore robusto e ultracompatto. Elevata protezione dell'ingresso: IP69.

  • Diametro

    DN 8 a 50 (³⁄₈ a 2")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4435 (316L)
    Connessione: 1.4435 (316L); 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 %
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquido): ±0,0005 g/cm3

  • Campo di misura

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Campo di pressione

    PN 63, classe 300, 40K

  • Temperatura di processo

    Standard: da -50 a +150 °C (da -58 a +302 °F)
    Opzione: da -50 a +205 °C (da -58 a +401 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto/ultra-compatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia tipo 4X
    Opzione IP69

  • Display / Operazione

    Display retroilluminato a 4 righe (nessuna operazione locale)
    Possibilità di configurazione tramite browser web e strumenti operativi.

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulsi/frequenza/commutazione (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC da 20 a 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV)"

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 Certificato materiali

  • Certificati e approvazioni igieniche

    3-A, EHEDG, ASME BPE, ISPE

  • Principio di misura

    Coriolis

  • Certificati e approvazioni igieniche

    cGMP

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Lo specialista per le scienze della vita con trasmettitore ultracompatto. Sviluppato per applicazioni in condizioni sterili nel settore farmaceutico e delle biotecnologie.

  • Caratteristiche

    Massima qualità di processo - pienamente conforme ai requisiti di settore. Minor punti di
    misura di processo - misura con molte variabili (portata, densità, temperatura).
    Installazione salvaspazio - non necessita di ingresso/uscita per funzionare: ASME BPE, 3A e EHEDG conformi e delta bassa ferrite. Tubo di misura elettropulito in 1.4435 (316L).

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Robusta custodia del trasmettitore, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8 ... 50 (³⁄₈ ... 2")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4435 (316L)
    Connessione: 1.4435 (316L); 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica: ±0,1%
    Portata volumetrica (liquido): ±0,1%
    Portata massica (gas): ±0,5% Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 70 000 kg/h (0 … 2570 lb/min)

  • Campo di pressione

    PN 63, Classe 300, 40K

  • Temperatura di processo

    Standard: da –50 a +150 °C (da –58 a +302 °F)
    Come opzione: da –50 a +205 °C (da –58 a +401 °F)

  • Temperatura ambiente

    Standard: –40 … +60 °C (–40 … +140 °F)
    Opzione: –50 … +60 °C (–58 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display a 4 righe retroilluminato (senza controllo locale)
    Configurazione eseguibile mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 material

  • Certificati e approvazioni igieniche

    3-A, EHEDG, ASME BPE, ISPE, cGMP

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit coperchio, oblo' vetro, compatto Alu

      Per: Promass 100, Promag 100. Prosonic Flow E 100/E Heat. Composto da: Coperchio con vetro, alluminio, rivestito. O-Ring 113,90 x 3,53 NBR per coperchio.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
