Proline Promag W 800
Misuratore di portata elettromagnetico

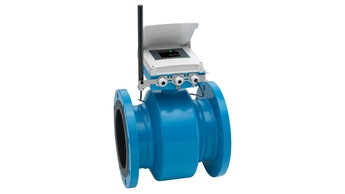

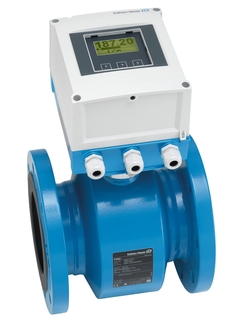

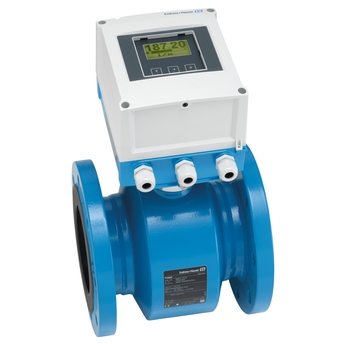

Misuratore elettromagnetico Proline Promag W 800 ©Endress+Hauser

Misuratore a batteria con protezione anticorrosione EN ISO 12944 e modalità di risparmio energetico

Promag W è il sensore specializzato per tutte le applicazioni nel settore delle acque. In combinazione con il trasmettitore a batteria Proline 800, Promag W 800 è la soluzione ideale per tutte le applicazioni in questo settore, in luoghi non raggiunti dalla rete elettrica. Offre la trasmissione dei dati misurati e degli eventi via e-mail e SMS.

  • Vantaggi

    • Per installazione interrata diretta o impiego subacqueo permanente - sensore certificato

    • Funzionamento affidabile e sicuro a lungo termine - Sensore robusto e completamente saldato

    • Nessuna perdita di carico grazie alla sezione di passaggio completamente...

  • Campo applicativo

    • Principio di misura bidirezionale virtualmente indipendente da pressione, densità, temperatura e viscosità

    • Sensore certificato per le applicazioni più impegnative nell'acqua e nelle acque reflue

    Caratteristiche del dispositivo

    • Dispone di omologazioni...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Caratteristiche principali

    Il misuratore di portata a batteria con protezione anticorrosione certificata (EN ISO 12944) e modalità intelligente di risparmio energetico. Per l'installazione sotterranea diretta o l'uso subacqueo permanente. Sensore certificato nel settore dell'acqua e delle acque reflue per le applicazioni più esigenti.

  • Caratteristiche

    Funzionamento affidabile e sicuro a lungo termine – sensore robusto e completamente saldato. Misura di portata con risparmio energetico – nessuna perdita di carico dovuta alla sezione del tubo. Senza parti in movimento - non necessita di manutenzione. Approvazioni internazionali per acqua potabile. Grado di protezione IP68 (custodia Type 6P).

  • Caratteristiche del trasmettitore

    Non è necessaria la connessione alla rete elettrica – Durata della batteria fino a 15 anni. Trasmissione dei dati misurati e degli eventi in tutto il mondo via e-mail e SMS – modem GSM/GPRS integrato. Archiviazione dei dati affidabile – scheda SD integrata. Custodia del trasmettitore in policarbonato resistente. Custodia tutto in 1 con alloggiamento batterie e modem wireless.

  • Diametro

    DN 25...300 (1...12")

  • Materiali delle parti bagnate

    Rivestimento: poliuretano; gomma dura
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)

  • Variabili misurate

    Portata volumetrica, portata massica

  • Errore di misura

    Portata volumetrica: ±0,5% v.i. ±2 mm/s (±0,5% v.i. ±0.08 "/s)

  • Campo di misura

    15 dm³/min ... 2500 m³/h (4 ... 11 000 gal/min)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Rivestimento in gomma dura: 0 ... +80 °C (32 … 176 °F)
    Rivestimento in poliuretano: -20 ... +50 °C (-4 ... +122 °F)

  • Temperatura ambiente

    Flangia in acciaio al carbonio: -10 ... +60 °C (14 … 140 °F)
    Flangia in acciaio inox: -40 ... +60 °C (-40 ... +140 °F)

  • Materiale del corpo del sensore

    Standard: acciaio al carbonio con vernice protettiva, completamente saldato
    Custodia di connessione del sensore: policarbonato

  • Materiale della custodia del trasmettitore

    Policarbonato

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4x
    Sensore in versione separata (standard): IP66/67, custodia Type 4x
    Sensore in versione separata (opzionale): IP68, custodia Type 6P, con vernice protettiva secondo EN ISO 12944 C5-M/Im1/Im2/Im3.
    Trasmettitore in versione separata: IP66/67, custodia tipo 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control
    (controllo dall'esterno)
    Configurazione eseguibile mediante display locale e tool operativi; accesso dati remoto via e-mail e SMS

  • Uscite

    Uscita impulsi/contatto (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    GSM/GPRS

  • Alimentazione

    Interno:
    batterie per 3,6 V c.c.
    Esterno:
    100 ... 240 V c.a. (44 … 66 Hz)/12 ... 60 V c.c.

  • Approvazioni Ex

    Nessuno

  • Certificati e approvazioni metrologiche

    Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

  • Certificati e approvazioni per pressione

    CRN

  • Certificati e approvazioni igieniche

    Approvazione per acqua potabile: ACS, KTW/W270, NSF 61, WRAS BS 6920
