Misuratore di portata a ultrasuoni
Proline Prosonic Flow G 500

Misuratore di portata a ultrasuoni Proline Prosonic Flow G 500 / 9G5B - Misuratore molto robusto specifico per il gas ©Endress+Hauser

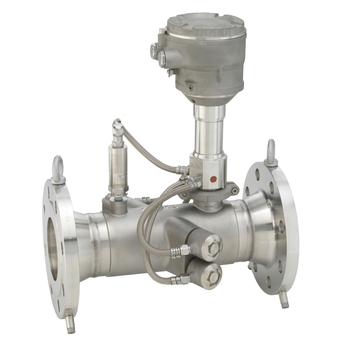

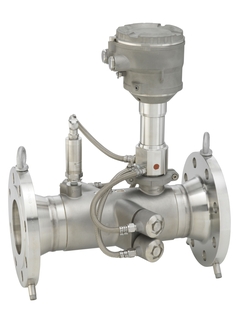

Proline Prosonic Flow G 500 in versione separata, per misure in applicazioni con gas naturale e gas di processo nell'industria chimica e Oil & Gas.

Codice 3D QR per Prosonic Flow G ©Endress+Hauser

Codice 3D QR per Prosonic Flow G

Attraverso il codice, scaricate l'applicazione 3D QR ed esplorate Prosonic Flow G.

Il principio di misura della portata a ultrasuoni

Strumento molto robusto specifico per gas con condizioni di processo instabili, in versione separata con fino a 4 ingressi/uscite

Prosonic Flow G, misuratore di portata per un'ampia gamma di applicazioni con gas, assicura misure affidabili anche con gas umidi e gas con proprietà e composizioni variabili. La custodia del sensore, tarata per la pressione di esercizio o superiore e dotata di disco di rottura, limita i rischi per la sicurezza. L'innovativo trasmettitore remoto massimizza la flessibilità d'installazione e la sicurezza operativa in ambienti difficili. La Heartbeat Technology garantisce conformità e sicurezza di processo in qualsiasi momento.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Dispositivo flessibile con miscele di gas impostabili dall'utilizzatore per attività di misura complesse

    • Massima affidabilità anche in condizioni di gas umido – grazie alla sua costruzione il sensore è insensibile alla condensa

    • Controllo dei processi ad...

  • Campo applicativo

    • Il principio di misura non è influenzato dalla composizione del gas

    • Misura accurata del gas naturale e dei gas di processo nell'industria chimica e Oil & Gas.

    Proprietà del dispositivo:

    • Misura diretta: portata, pressione e temperatura

    • Parti bagnate: titanio...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasuoni

  • Nome del prodotto

    Specialista dei gas altamente robusto per condizioni di processo variabili come versione remota con fino a 4 I/O. Dispositivo versatile con miscele di gas definibili dall'utente per compiti di misura impegnativi. Misure accurate di gas naturale e di processo nell'industria chimica, petrolifera e del gas.

  • Caratteristiche del sensore

    Controllo di processo ad alte prestazioni - valori compensati in tempo reale di pressione e temperatura. Massima affidabilità anche in presenza di gas umidi - trasduttori resistenti alla condensa. Soluzione efficiente - multivariabile, nessuna perdita di pressione. Misura diretta: portata, pressione e temperatura. Parti bagnate: titanio / 316L.

  • Caratteristiche del trasmettitore

    Accesso completo alle informazioni di processo e diagnostiche - bus di campo e numerosi I/O liberamente combinabili. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Verifica integrata - Heartbeat Technology. Versione remota con un massimo di 4 I/O. Display retroilluminato con touch control e accesso WLAN.

  • Diametro

    DN da 25 a 300 (da ½ a 12")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4408/1.4409 (CF3M)
    Trasduttore: 1.4404 (316. 316L, Titano grado 2.

  • Variabili misurate

    Portata volumetrica, portata volumetrica corretta, portata energetica, frazione di metano, potere calorifico, temperatura.

  • Errore di misura massimo

    Portata volumetrica (standard):
    - ±1,0 % o.r. per 3 a 40 m/s (9,84 a 131,23 ft/s)
    - ±2 % o.r. per 0,3 a 3 m/s (0,98 a 9,84 ft/s)
    Portata volumetrica (opzione):
    - ±0,5 % o.r. per 0,3 a 3 m/s (0,98 a 3,28 ft/s)
    - ±1,0 % o.r. per 3 a 40 m/s (9,84 a 131,23 ft/s)
    Portata massica (standard):
    - ±1,5% o.r. per 3 a 40 m/s (9,84 a 131,23 ft/s)
    - ±2,5% o.r. per 0,3 a 3 m/s (0,98 a 9,84 ft/s)
    Portata massica (opzione):
    - ±1,5 % o.r. per 0,3 a 3 m/s (0,98 a 3,28 ft/s)
    - ±1,0 % o.r. per 3 a 40 m/s (9,84 a 131,23 ft/s)

    Contenuto di metano: ±1,00 %.
    Massa molare: ±1,50 %.
    Densità: ±1,50 %.
    Viscosità dinamica: ±3,00 %.
    Valore di riscaldamento: ±1,00 %.
    Wobbeindex: ±1.00 %

  • Campo di misura

    Gas: da 0,3 m/s a 40 m/s

  • Campo di pressione

    Da 0,7 a 100 bar a (da 10,15 a 1450,38 psi ass.)

  • Temperatura di processo

    da -50 a 150 °C (da -58 a +302°F)
    da -50 a 100 °C (da -58 a +212°F) con cella di pressione integrata

  • Temperatura ambiente

    -40 ... 60 °C(-40 ... +140 °F)
    Opzionale: -50 ... 60 °C(-58 ... +140 °F)

  • Materiale del corpo del sensore

    Acciaio inossidabile, 1.4404 (316, 316, 316L)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito; 1.4409 (CF3M) simile a 316L
    Policarbonato

  • Protezione elettronica

    "Versione remota del sensore: IP66/67, custodia tipo 4X
    Transmitter remote version: IP66/67, custodia tipo 4X".

  • Display / Operazione

    Display retroilluminato a 4 righe con touch control (funzionamento dall'esterno)

    Possibilità di configurazione tramite display locale e strumenti di comando.

  • Uscite

    4 uscite:
    4-20 mA HART (attivo/passivo)
    4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/commutazione (attiva/passiva)
    Doppia uscita a impulsi (attiva/passiva)
    Uscita relè

  • Ingressi

    Ingresso di stato

    Ingresso 4-20 mA

  • Comunicazione

    HART,Modbus RS485

  • Alimentazione

    Da 100 a 230 V AC / 24 V DC 24 V (area non pericolosa)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, JPN

  • Sicurezza del prodotto

    CE, RCM-tick

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511.

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti di taratura accreditati (secondo ISO/IEC 17025)

    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV).

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato meteriali 3.1
    NACE MR0175/MR0103

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323009

      Kit aliment.,100-230VAC/24VDC, No Ex

      Per: Promag/Promass/Prosonic Flow 300/500 digitale. Area sicura, Zona 2 custodia trasmettitore, scomparto elettronico.

  • 47
    • Nr 47 Order code 71323013

      Kit elettr. estens.,500 dig., Non-haz

      Per: Promag/Promass/Prosonic Flow 500 digitale custodia del trasmettitore, compartimento elettronico.

    • Nr 47 Order code 71323014

      Kit main elec. extender, 500 dig.,Ex

      Usage: Promag/Prosonic Flow 500 digital, transmitter housing, electronic compartment.

  • 36
  • 33
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Prosonic Flow E 100, Prosonic Flow 300, 500 digitale Promag 400(C). (C) = generazione index C.

  • 34
  • 46
  • 35
  • 50
  • 45
    • Nr 45 Order code 71323077

      Kit terminal option A, 500 dig., Non-haz

      Usage: transmitter housing Alu/polycarbonate, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol., 1x connection terminal 6-Pol.

    • Nr 45 Order code 71327820

      Kit terminal option C, 500 dig., Non-haz

      Usage: transmitter housing Alu/polycarbonate, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol., 1x connection terminal 6-Pol.

  • 20
    • Nr 20 Order code 71384170

      Kit cover, alu,Promag 400(C),500 digital

      Usage: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digital, transmitter housing Alu. Consists of: cover Alu complete included O-Ring 196,40x3,53 HNBR, default and -50oC/-58oF, wire with screw lock 1,5x150.

    • Nr 20 Order code 71408508

      Kit cover, polycarb., 500 digital

      Usage: Promag/Promass/Prosonic Flow 500 digital, transmitter housing polycarbonate. Consists of: Cover polycarbonate complete, O-Ring 196,44x3,53 VMQ, default and -50oC/-58oF, wire with screw lock 1,5x150.

  • 70
    • Nr 70 Order code 71278078

      Kit guarn.cop. alu,400(C),500 digitale

      Per: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digitale, custodia del trasmettitore Alu. Consiste di: 10x O-Ring 196,40x3,53 HNBR, default e -50oC/-58oF.

    • Nr 70 Order code 71278077

      Kit 10 cover gasket, polycarbonate

      Usage: Promag 400(C) = generation index C, Promag/Promass/Prosonic Flow 500 digital, transmitter housing polycarbonate. Consists of: 10x O-Ring 196,44x3,53 VMQ.

  • 24
    • Nr 24 Order code 71228796

      Kit coperchio, remoto, Alu

      Per: Promag 400(C) = index C, Promag 500, Promag/Promass/Prosonic Flow 500 digitale alloggiamento connessione sensore. Composto da: coperchio Alu, O-Ring 113,90x3,53 HNBR.

    • Nr 24 Order code 71323050

      Kit cover, remote, Alu, -50oC

      Usage: Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: cover Alu, O-Ring 113,90x3,53 FVMQ, -50oC/-58oF.

  • 73
    • Nr 73 Order code 71323051

      Kit guarnizioni custodia, remoto, Alu

      Per: Promass/Prosonic Flow 500 digitale, custodia di collegamento del sensore. Consiste di: O-Ring 113,90x3,53 HNBR per il coperchio, guarnizione EPDM per alloggiamento/sensore.

    • Nr 73 Order code 71323052

      Kit housing gaskets, remote, Alu, -50oC

      Usage: Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: O-Ring 113,90x3,53 FVMQ for cover, -50oC/-58oF, gasket FVMQ for housing/sensor, -50oC/-58oF.

  • 24
    • Nr 24 Order code 71323063

      Kit cover, remote, cast, Ex

      Usage: Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: cover cast, O-Ring 120,2x3,53 HNBR.

    • Nr 24 Order code 71323064

      Kit cover, remote, cast, -50oC, Ex

      Usage: Promass 500, Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: cover cast, O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 73
    • Nr 73 Order code 71323065

      Kit housing gaskets, remote, cast, Ex

      Usage: Promass 500, Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: O-Ring 120,2x3,53 HNBR for cover, O-Ring 88,50x3,53HNBR for housing/sensor

    • Nr 73 Order code 71323066

      Kit housing gaskets,remote,cast,-50oC,Ex

      Usage: Promass 500, Promass/Prosonic Flow 500 digital, sensor connection housing. Consists of: O-Ring 120,2x3,53 FVMQ for cover, -50oC/-58oF, O-Ring 88,50x3,53 FVMQ for hous./sensor, -50oC/-58oF.

  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.

  • 82
    • Nr 82 Order code 71228792

      Kit display protec., 400(C)/500 digital

      Per: Promag 400(C) = indice di generazione C, Promag/Promass/Prosonic Flow 500 digitale, alloggiamento trasmettitore Alu. Consiste di: protezione del display 1.4301, materiale per l'installazione

  • 87
    • Nr 87 Order code 71343504

      Kit weather protection cover,500 digital

      Usage: Promag/Promass/Prosonic Flow 500 digital, transmitter housing. Consists of: weather protection cover 4404.
