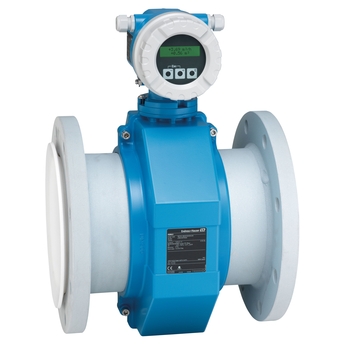

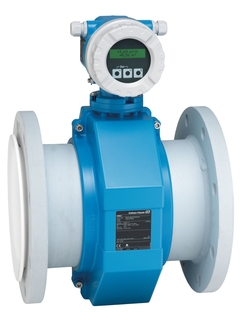

Proline Promag 10E
Misuratore di portata elettromagnetico

Misuratore di portata elettromagnetico - Proline Promag 10E ©Endress+Hauser

Misuratore di portata economico con trasmettitore altamente performante.

Promag E è un sensore ottimizzato per applicazioni chimiche di base. E 'la soluzione più economica per i nostri clienti del settore chimico. In combinazione con il trasmettitore Promag 10 per applicazioni di base e integrazione diretta, Promag 10E offre una misura precisa di liquidi per un'ampia gamma di applicazioni. Promag 10E è disponibile come versione compatta o remota.

  • Vantaggi

    • Sensore economico - la soluzione ideale per esigenze di base

    • Misura di portata con risparmio energetico - nessuna perdita di pressione

    • Senza parti in movimento - non necessita di manutenzione

    • Conveniente - progettato per applicazioni semplici e per...

  • Campo applicativo

    • Il principio di misura bidirezionale è virtualmente indipendente da pressione, densità, temperatura e viscosità

    • Adatto per applicazioni di base nell'industria chimica e di processo

    Proprietà del dispositivo

    • Diametro nominale: max. DN 600 (24") per...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Caratteristiche principali

    Misuratore di portata economico, con un trasmettitore altamente redditizio. Completamente adatto per applicazioni di base nell'industria chimica e di processo.

  • Caratteristiche

    Sensore economico - soluzione ideale per requisiti di base. Misura di portata a risparmio energetico - nessuna perdita di carico dovuta alla riduzione di diametro. Non richiede manutenzione - senza parti in movimento. Diametro nominale: max. DN 600 (24"). Tutte le connessioni al processo più comuni.

  • Caratteristiche del trasmettitore

    Economico - progettato per applicazioni semplici e integrazione diretta. Funzionamento sicuro: il display fornisce informazioni di processo facilmente leggibili. Conforme al settore industriale - IEC/EN/NAMUR. Display a 2 righe con pulsanti. Dispositivo in versione compatta o remota.

  • Diametro

    DN 15 ... 600 (½ ... 24")

  • Materiali delle parti bagnate

    Rivestimento: PTFE
    Elettrodi: 1.4435 (316L); Alloy C22, 2,4602 (UNS N06022); tantalio

  • Variabili misurate

    Portata volumetrica

  • Errore di misura massimo

    Portata volumetrica: ±0,5% v.i. ±1 mm/s (0.04 "/s)

  • Campo di misura

    4 dm³/min … 9600 m³/h (1 … 44 000 gal/min)

  • Campo di pressione

    PN 40, Classe 150, 20K

  • Temperatura di processo

    –10 … +110 °C (+14 … +230 °F)

  • Temperatura ambiente

    –10 … +60 °C (+14 … +140 °F)

  • Materiale del corpo del sensore

    DN da 15 a 300 (da ½ a 12"): AlSi10Mg, rivestito

    DN da 350 a 600 (da 14 a 24"): Acciaio al carbonio con vernice protettiva

    Custodia di connessione del sensore: AlSi10Mg, rivestito

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere

  • Protezione elettronica

    Versione compatta: IP67, custodia Type 4x
    Sensore in versione separata (standard): IP67, custodia Type 4x
    Sensore in versione separata (opzionale): IP68, custodia Type 6P
    Trasmettitore in versione separata: IP67, custodia Type 4x

  • Display / Operazione

    Display a 2 righe con pulsanti
    Configurazione eseguibile mediante display locale e tool operativi

  • Uscite

    4-20 mA HART (attiva)
    Uscita impulsi/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART

  • Alimentazione

    11 … 40 V c.c.
    85 … 250 V c.a. (45 … 65 Hz)
    20 … 28 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    cCSAus

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

  • Certificati e approvazioni per pressione

    PED
