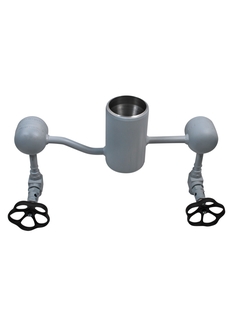

Deltatop DN61S

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Misura della portata massica o calcolo del volume. Elemento primario dp (tronchetto). Tronchetto Venturi con cono di estrazione.

  • Caratteristiche del sensore

    Conforme a standard riconosciuti a livello internazionale ISO5167-3.

    Meter run.

    Versioni a saldare o flangiate.

    Materiali speciali.

    Costruzione compatta o separata.

    Possibilità di ottimizzazione per ridurre al minimo la perdita di carico, migliorare l'incertezza o incrementare al massimo il turndown.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50...600

    2" ... 24"

  • Errore di misura massimo

    tipicamente <1,5% della massa o del volume calcolato secondo ISO5167 senza taratura.

    Incertezza dell'elemento primario, esclusa incertezza della densità o compensazione.

  • Campo di misura

    15 ... 120'000m3/h

  • Campo di pressione

    PN2,5 ... 400

    Cl.150 ... 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F


    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    Display a 4 righe

    3 pulsanti

    Quick Setup

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4 ... 20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Misura della portata massica o calcolo del volume. Elemento primario dp (tronchetto). Tronchetto Venturi con cono di estrazione.

  • Caratteristiche del sensore

    Conforme a standard riconosciuti a livello internazionale ISO5167-3.

    Meter run.

    Versioni a saldare o flangiate.

    Materiali speciali.

    Costruzione compatta o separata.

    Possibilità di ottimizzazione per ridurre al minimo la perdita di carico, migliorare l'incertezza o incrementare al massimo il turndown.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50...600

    2" ... 24"

  • Errore di misura massimo

    tipicamente <1,5% della massa o del volume calcolato secondo ISO5167 senza taratura.

    Incertezza dell'elemento primario, esclusa incertezza della densità o compensazione.

  • Campo di misura

    15 ... 120'000 m3/h

    75 ... 600'000 kg/h at 10bar/230°C

  • Campo di pressione

    PN2,5 ... 400

    Cl.150 ... 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F


    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    Display a 4 righe

    3 pulsanti

    Quick Setup

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4 ... 20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Portata volumetrica calcolata o misura di portata massica. Elemento primario dp (boccaglio). Boccaglio Venturi con cono di uscita.

  • Caratteristiche del sensore

    Secondo lo standard internazionale ISO5167-3.

    Tratti di misura.

    Versioni flangiate o a saldare.

    Materiali speciali.

    Costruzione compatta o separata.

    Ottimizzabile per minimizzare le perdite di pressione, migliorare l'incertezza o il turn down.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50 … 600

    2"... 24"

  • Errore di misura massimo

    tipicamente < 1,5% della massa o del volume calcolato secondo ISO5167 senza taratura.

  • Campo di misura

    0,5 ... 25 000 m³/h

  • Campo di pressione

    PN2,5 … 400

    Cl.150 … 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    display a 4 righe

    3 pulsanti

    configurazione veloce

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4-20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    Fieldbus Foundation

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Documenti / Manuali / Software

  • Deltatop DV61S, DN61S, DN62S, DO69S, DR61S Technical Information

    Universal differential pressure flowmeter systems

    With venturi tubes, nozzles, orifice plates and Deltabar S/M
    differential pressure transmitter. Pressure reduction with restriction
    orifices

    Informazioni tecniche (TI)
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Brochure di competenza (CP)
    05/15
    Tedesco
  • Deltatop

    Codice del prodotto: DN61S-, DN62S-, DO61W-, DO62C-, DO63C-, DO64P-, DO65F-, DO69S-, DP61D-, DP62D-, DP63D-, DV61S-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: TС RU D-DE.MU62.B.02478

    Miscellaneous
    Russo
  • Deltatop

    Codice del prodotto: DV61S-, DP63D-, DP62D-, DP61D-, DO69S-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Regione: Russia (TR CU)
    Ente approvante: EAC
    Protezione: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Gb

    Explosion Protection
    Russo
  • Deltatop

    Codice del prodotto: DN61S-, DN62S-, DO61W-, DO62C-, DO63C-, DO64P-, DO69S-, DV61S-

    Pressure Equipment
    Russo
  • Deltatop

    Codice del prodotto: DV61S-, DP69D-, DP63D-, DP62D-, DP61D-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Regione: Russia
    Ente approvante: Rosstandart
    Numero di approvazione: DE.C.29.004.A_56261

    Metrology
    Russo
