Levelflex M FMP41C

Product picture of: Levelflex M FMP41C

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Microonde guidate

  • Caratteristica / Applicazione

    Sonda ad asta, sonda a fune:
    ampio campo di misura anche con piccola connessione al processo

    Sonda rivestita per liquidi corrosivi

    Parti bagnate listate FDA

  • Misurazione interfaccia

    Interfasi liquido/liquido pulite

    Misura simultanea di interfase e livello totale

  • Alimentazione / Comunicazione

    A 2 fili (HART/PROFIBUS PA/Fieldbus Foundation)

  • Precisione

    Rod probe: +/-5 mm (0.20")
    Rope probe: +/-5 mm (0.20"), >10m:0.05%

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 200 °C
    (-40 … 392 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 40 bar
    (Vuoto … 580 psi)

  • Parti bagnate

    PTFE, PFA

  • Attacco al processo

    DN40 … 150

  • Connessione igienica al processo

    Tri-Clamp ISO2852
    DIN11851 DN50 PN40

  • Lunghezza del sensore

    Asta: 4 m (178")
    Fune: 30 m (1181")

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    Rod probe :
    4 m (178") Min. DK > 1.6
    Rope probe :
    30 m (1181") Min. DK > 1.6

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX
    FM
    CSA
    TIIS
    SIL
    WHG/Prevenzione di troppo pieno
    EHEDG, 3A

  • Successore

    FMP52

  • Limiti applicativi

    Le alte temperature di processo (> 150 °C/302 °F)
    possono favorire la diffusione del fluido di processo
    nel rivestimento della sonda e ridurre la vita
    operativa.

    FMP45


    Misura di interfase:

    usare un sistema coassiale (tubo di calma,
    bypass)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 52006628

      PROFIBUS PA CONNETTORE M20 (WDM) 150mm

      Connettore a quattro poli M12 adatto al montaggio su passacavo M20X1.5 per il collegamento diretto degli strumenti alla T-BOX. Completo di cavo di collegamento lungo 150 mm Non per PROMAG e PROMASS.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 20 Order code 52005936

      Coperchio F12/T12 Alu,finestra,guarniz.

      Materiale: alluminio per tastiera + modulo display VU331 e custodia F12/T12 Micropilot M/S, Prosonic M, Levelflex M

    • Nr 20 Order code 52018670

      Coperchio F23, 316L,finestra,guarnizione

      Materiale: 316L per display VU331 Levelflex M, Micropilot M

    • Nr 20 Order code 52018671

      Cover F23 316L, gasket

      Material: 316L. Usage: Levelflex M, Micropilot M.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 11
    • Nr 11 Order code 52006026

      coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni Micropilot M, Prosonic M, Levelflex M

    • Nr 11 Order code 52019062

      Coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni per display separato FHX40 Micropilot M, Prosonic M, Levelflex M

  • 35
    • Nr 35 Order code 52006197

      Modulo morsetti 4-poli, HART, 2-fili

      con connessione cavo per custodia F12 Micropilot M, Levelflex M, Prosonic M

    • Nr 35 Order code 52012156

      Klemmenmodul 4p +2Dr-Filter/PA+FF(F12

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52013302

      Mod.termin. Ex d, 4poli, 2fili, HART,T12

      Per: custodia T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Klemmenmodul FMP40, Ex d, 2-Dr., PA, FF

      2-wire, PROFIBUS PA/FOUNDATION Fieldbus. Ex d limiter. Usage: housing T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52018949

      Terminal module 4p, EEx ia, HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 11
    • Nr 11 Order code 52005643

      Abdeckhaube T12 (MICROPILOT M/S)

      Cable compartment, electronics side. Usage: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
  • 40
    • Nr 40 Order code 52026443

      Display VU331, versione 2

      Display alfanumerico, 4-linee Per: FMR530/532/533, FMR540, FMU40/41/42/43/44.

    • Order code 52013874

      Staffa di montaggio palina FHX40 1"/2"

      per display separato FHX40

    • Order code FHX40-

      Display FHX40

      Display remoto per: Micropilot M, Prosonic M, Levelflex M, Gammapilot M. Custodia da campo IP65/IP67 NEMA 4x. LCD a 4 linee. :: calibrazione e visualizzazione dati tramite menu guida :: Setup facile :: Lingua selezionabile :: visualizzaz. della curva di inviluppo

    • Order code 52023572

      Guarnizione in silicone, 5 pezzi

      Listato FDA. Per FMB50, FMB70, FMI51/FMI52, FTI51/FTI52/FTI55, PMC51.

    • Order code 52018204

      Adaptionskit Gehäuse F12, 2Dr, f. FHX40

      Modification to remote display. Housing F12, 2-wire electronics. Non-hazardous area only. Please order FHX40 separately. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Order code 52018205

      Kit adatt. custodia F12, 4-fili, FHX40

      Modifica al display remoto. Custodia F12, elettronica 4-fili. Solo per area sicura. Ordinare FHX40 separatamente. Per: Levelflex M, Prosonic M.

    • Order code 52016334

      Kabel FHX40, 20m

      Connection cable, doubled shielded. Usage: FHX40.

    • Order code 71020502

      Cavo FHX40, 5m

      Cavo di collegamento, doppia schermatura. Per: FHX40.

    • Order code 71020503

      Cable FHX40, 10m

      Connection cable, doubled shielded. Usage: FHX40.

    • Order code 71020504

      Cavo FHX40, 30m

      Cavo di connessione, doppia schermatura. Per FHX40.

    • Order code 71007843

      ToF Adapter FXA291

      Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

    • Order code 71000221

      Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      Tool di connessione RS232 (52013675) / adattatore ToF FXA291 (71007843). Per:FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 71006590

      HF-test cable 6GHz

      Coax cable. Usage: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy antenna.

    • Order code 52028063

      HF-test cable 6GHz + resistor

      Coax cable. Termination resistor / connection piece. Usage: FMR530/FMR532/FMR533, FMR540. Dummy antenna.

    • Order code 52010173

      Weld-in adapter UNI D85, 316L, 3.1

      Attacco al processo montaggio a filo. Foro centrale: 85mm. Materiale 316L Guarnizione: silicone, FDA, EHEDG, 3A. EN10204-3.1 certificato ispezione materiali. Per: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, PMC51, PMP55, PMP75.

    • Order code 52010174

      Weld-in adapter UNI D65, 316L, 3.1

      Attacco al processo montaggio a filo. Foro centrale: 65mm Materiale: 316L Guarnizione: silicone. FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, PMC51, PMP55, PMP75.

    • Order code 71063562

      HART Loop Converter HMX50

      consiste in: 1x ingresso HART (sicurezza intrinseca) 3x uscita in corrente 4-20mA 2x relè SPDT programmabile menue guided operation nominal supply voltage 24VDC

    • Order code 71069065

      Centering star PFA 37mm/16mm

      Tmax 200oC/392oF. Uso: FMP40/FMP41C/FMP45, FMP51/FMP52/FMP54.

    • Order code

      Phase out spares

    • Order code

      12/2017

  • Successore

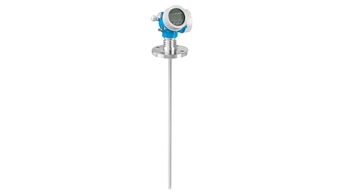

    • Levelflex FMP52

      Algoritmi dinamici e valutazione Multi-Echo Tracking, gestione dei dati tramite HistoROM integrata - FMP52, sviluppato secondo IEC 61508, aumenta la sicurezza e riduce i costi.
