Levelflex M FMP40

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Details

  • Principio di misura

    Microonde guidate

  • Caratteristica / Applicazione

    Coaxial probe:
    not affected by nozzle dimensions or tank installations

    Rod probe:
    for measurement in highly viscous media

    Rope probe:
    large measurement range even with small process connection

  • Misurazione interfaccia

    Interfasi liquido/liquido pulite

    Misura simultanea di interfase e livello totale

  • Alimentazione / Comunicazione

    A 2 fili (HART/PROFIBUS PA/Fieldbus Foundation)

  • Precisione

    Coaxial probe: +/-3 mm (0.13")
    Rod probe: +/-3 mm (0.13")
    Rope probe: +/-3 mm (0.13"), >10m:0.03%

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 150 °C
    (-40 … 302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 40 bar
    (Vuoto … 580 psi)

  • Parti bagnate

    PTFE
    Coaxial probe: 316L, Alloy C22
    Rod probe: 316L, Alloy C22
    Rope probe: 316

  • Attacco al processo

    G + NPT 3/4" e 1 1/2", DN40 … 150

  • Lunghezza del sensore

    Asta: 4 m (178")
    Coassiale: 4 m (178")
    Fune: 35 m (1378")

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    Coaxial probe:
    4 m (178") Min. DK > 1.4
    Rod probe:
    4 m (178") Min. DK > 1.6
    Rope probe:
    35 m (1378") Min. DK > 1.6

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX
    FM
    CSA
    TIIS
    WHG/Prevenzione di troppo pieno
    SIL
    NACE
    GL navale
    EN10204-3.1
    IECEx

  • Successore

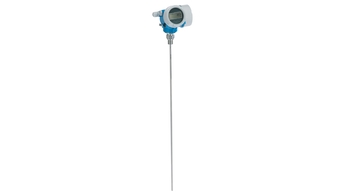

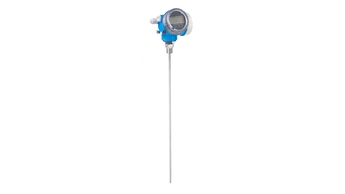

    FMP50, FMP51

  • Limiti applicativi

    Horizontal storage tank cyl.:

    use coax probe

    Aggressive media:

    FMP41C

    Interface measurement:
    Use coax system in favor (coax probe,
    bypass, stilling well)

  • Principio di misura

    Microonde guidate

  • Caratteristica / Applicazione

    Solidi granulari o polverosi
    Adatto per misure con forte produzione di polveri pesanti

  • Alimentazione / Comunicazione

    A 2 fili 16 … 36 V, c.c.
    a 4 fili 10,5 … 32 V, c.c.
    a 4 fili 90 … 250 V, 50/60Hz

  • Temperatura ambiente

    -40 … +80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … +150 °C
    (-40 … 302 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 40 bar
    (Vuoto … 580 psi)

  • Parti bagnate

    316, PTFE

  • Attacco al processo

    3/4" + 1-1/2" G+NPT
    Flangia >=DN40

  • Distanza di blocco

    In alto: 200 mm (7.87")
    In basso 250 mm (9.87") (sonda a fune)

  • Lunghezza del sensore

    Sonda a fune: 4m (13 ft)
    Sonda a fune: 35m (115 ft)

  • Distanza massima di misura

    35 m (115 ft)

  • Comunicazione

    4-20mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX
    FM
    CSA
    TIIS
    WGH
    SIL
    NACE
    EN10204-3.1

  • Opzioni

    Elettronica separata, display separato

  • Successore

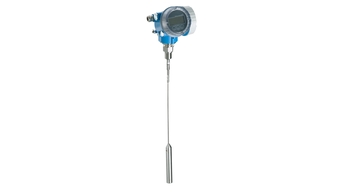

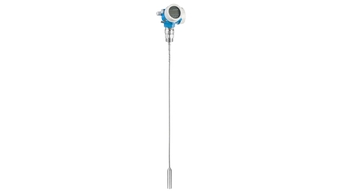

    FMP56, FMP57

  • Successore

    FMP56, FMP57

  • Limiti applicativi

    Dk <= 1,6

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 20 Order code 52005936

      Coperchio F12/T12 Alu,finestra,guarniz.

      Materiale: alluminio per tastiera + modulo display VU331 e custodia F12/T12 Micropilot M/S, Prosonic M, Levelflex M

    • Nr 20 Order code 52018670

      Cover F23 316L, sight glass, gasket

      Materiale: 316L. Per display: VU331 Levelflex M, Micropilot M

    • Nr 20 Order code 52018671

      Cover F23 316L, gasket

      Material: 316L. Usage: Levelflex M, Micropilot M.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 11
    • Nr 11 Order code 52006026

      coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni Micropilot M, Prosonic M, Levelflex M

    • Nr 11 Order code 52019062

      Coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni per display separato FHX40 Micropilot M, Prosonic M, Levelflex M

  • 35
    • Nr 35 Order code 52006197

      Modulo morsetti 4-poli, HART, 2-fili

      con connessione cavo per custodia F12 Micropilot M, Levelflex M, Prosonic M

    • Nr 35 Order code 52012156

      Klemmenmodul 4p +2Dr-Filter/PA+FF(F12

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52014817

      Terminal mod4-pole,HART,ferrit,F12/F23

      Certificato marino GL/ABS Per. Micropilot M, Levelflex M.

    • Nr 35 Order code 52014818

      Terminal mod.4-p.,PA/FF,ferrit,F12/F23

      Certificato marino GL/ABS. Per Micropilot M. Leveflex M.

    • Nr 35 Order code 52013302

      Mod.termin. Ex d, 4poli, 2fili, HART,T12

      Per: custodia T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Klemmenmodul FMP40, Ex d, 2-Dr., PA, FF

      2-wire, PROFIBUS PA/FOUNDATION Fieldbus. Ex d limiter. Usage: housing T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52018949

      Terminal module 4p, EEx ia, HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 11
    • Nr 11 Order code 52005643

      Abdeckhaube T12 (MICROPILOT M/S)

      Cable compartment, electronics side. Usage: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
  • 40
    • Nr 40 Order code 52026443

      Display VU331, versione 2

      Display alfanumerico, 4-linee Per: FMR530/532/533, FMR540, FMU40/41/42/43/44.

    • Order code FHX40-

      Display FHX40

      Display remoto per: Micropilot M, Prosonic M, Levelflex M, Gammapilot M. Custodia da campo IP65/IP67 NEMA 4x. LCD a 4 linee. :: calibrazione e visualizzazione dati tramite menu guida :: Setup facile :: Lingua selezionabile :: visualizzaz. della curva di inviluppo

    • Order code 52014047

      Anel.di tenuta G1-1/2, 48x55 FA, 5 pcs.

      Guarnizione di processo DIN7603-A. Utilizzo: attacco al processo, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Manicotto scorrevole G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, Lega C4 (52003666), FTL51, FTL71.

    • Order code 71185027

      Sealing ring G3/4, 27x32, FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Order code 52018204

      Adaptionskit Gehäuse F12, 2Dr, f. FHX40

      Modification to remote display. Housing F12, 2-wire electronics. Non-hazardous area only. Please order FHX40 separately. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Order code 52018205

      Kit adatt. custodia F12, 4-fili, FHX40

      Modifica al display remoto. Custodia F12, elettronica 4-fili. Solo per area sicura. Ordinare FHX40 separatamente. Per: Levelflex M, Prosonic M.

    • Order code 52016334

      Kabel FHX40, 20m

      Connection cable, doubled shielded. Usage: FHX40.

  • 59
    • Nr 59 Order code 71023427

      Nordlock washer DIN25201-A4, M10, 5 pcs.

      6mm rope/16mm rod, 4mm rope flange version, thread G1-1/2, NPT1-1/2. Usage: FMP40/FMP45, FMP57, divisible rod FMP40/FMP45, FMP51/FMP54.
