Universal CYH101

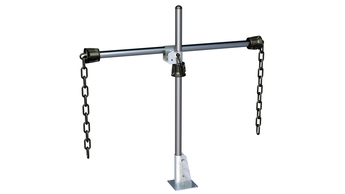

Product picture of: Universal CYH101

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Details

  • Principio di misura

    Sensore ORP / Redox

  • Applicazione

    Sewage treatment, inflow and outflow. Activated sludge basin. Waste water treatment plants. Neutralisation basins.

  • Installazione

    The universal suspension assembly holder CYH101 mounted on an upright post is designed for use in open channels, basins or tanks.

  • Caratteristica

    Simple and easy installation on basin rims. Flexible adaption to local mounting conditions due to various mounting options and adjustments. Easy rotation of the transverse pipe and altitude adjustment of the suspension chain permit optimal measuring point without interruption of operation. Pendulum motion promotes the sensor self-cleaning effect.

  • Design

    The CYH101 is intended to suspend CYA611, CPA111 and the CLA111.
    The upright post is prepared for mounting of field transmitter.

  • Materiale

    Upright post : stainless steel AISI 304 Base plate, transverse pipe, immersion tube, weather protection cover : stainless steel

  • Dimensione

    Upright post : 1495x60x60mm Base plate : 150x150mm Transverse pipe : 1490x30x30mm Immersion tube : 2000/3500 x40mm chain : 5000mm

  • Temperatura di processo

    -15°C - 80°C

  • Pressione di processo

    Ambient pressure

  • Principio di misura

    Sensore ORP / Redox

  • Applicazione

    Trattamento delle acque reflue, afflusso e deflusso. Vasca fanghi attivi. Depuratori. Vasche di neutralizzazione.

  • Installazione

    Armatura di sospensione universale CYH101 con montaggio su palina verticale è stata sviluppata per l'utilizzo in canali aperti, vasche o serbatoi.

  • Caratteristica

    Semplice installazione a bordo vasca. Adattamento flessibile alle condizioni di montaggio locali grazie a varie opzioni di montaggio e regolazioni. La facilità di rotazione del tubo trasversale e di regolazione dell'altezza della catena di sospensione assicurano un punto di misura ottimale, senza interrompere il processo. Il movimento a pendolo favorisce l'autopulizia del sensore.

  • Design

    CYH101 serve per sospendere CYA611, CPA111 e CLA111.
    La palina verticale è predisposta per il montaggio del trasmettitore da campo.

  • Materiale

    Palina verticale: acciaio inox AISI 304 Piastra di base, tubo trasversale, tubo di immersione, tettuccio di protezione dalle intemperie: acciaio inox AISI 304 Catena: PP

  • Dimensione

    Palina verticale: 1495x60x60 mm
    (58.30x2.34x2.34") Piastra di base: 150x150 mm
    (5.85x5.85") Tubo trasversale: 1490x30x30mm Tubo di immersione: 2000/3500 x40mm Catena: 5000 mm

  • Temperatura di processo

    -15 … 80 °C
    (5 … 176 °F)

  • Pressione di processo

    Pressione ambiente

  • Principio di misura

    Sensore ORP / Redox

  • Applicazione

    Trattamento delle acque reflue, afflusso e deflusso. Vasca fanghi attivi. Depuratori. Vasche di neutralizzazione.

  • Installazione

    Armatura di sospensione universale CYH101 con montaggio su palina verticale è stata sviluppata per l'utilizzo in canali aperti, vasche o serbatoi.

  • Caratteristica

    Semplice installazione a bordo vasca. Adattamento flessibile alle condizioni di montaggio locali grazie a varie opzioni di montaggio e regolazioni. La facilità di rotazione del tubo trasversale e di regolazione dell'altezza della catena di sospensione assicurano un punto di misura ottimale, senza interrompere il processo. Il movimento a pendolo favorisce l'autopulizia del sensore.

  • Design

    CYH101 serve per sospendere CYA611, CPA111 e CLA111.
    La palina verticale è predisposta per il montaggio del trasmettitore da campo.

  • Materiale

    Palina verticale: acciaio inox AISI 304 Piastra di base, tubo trasversale, tubo di immersione, tettuccio di protezione dalle intemperie: acciaio inox AISI 304 Catena: PP

  • Dimensione

    Palina verticale: 1495x60x60mm Piastra di base: 150x150mm Tubo trasversale: 1490x30x30mm Tubo di immersione: 2000/3500 x40mm Catena: 5000 mm

  • Temperatura di processo

    -15 … 80 °C

  • Pressione di processo

    Pressione ambiente

  • Principio di misura

    Sensore ORP / Redox

  • Principio di misura

    Sensore ORP / Redox

  • Principio di misura

    Sensore ORP / Redox

  • Applicazione

    Trattamento reflui, in entrata e uscita.
    Vasca dei fanghi attivi.
    Impianti di depurazione delle acque reflue.
    Vasche di neutralizzazione.

  • Installazione

    Armatura di sospensione universale CYH101 con montaggio su palina verticale è stata sviluppata per l'utilizzo in canali aperti, vasche o serbatoi.

  • Caratteristica

    Semplice e veloce installazione a bordo vasca.
    Adattamento flessibile alle condizioni di montaggio locali grazie a varie opzioni e regolazioni di montaggio.
    La semplice rotazione del tubo traverso e la regolazione dell'altezza della catena di sospensione ottimizzano il punto di misura, senza interrompere il funzionamento.
    Il movimento a pendolo favorisce l'autopulizia del sensore.

  • Design

    CYH101 serve per sospendere CYA611, CPA111 e CLA111.
    La palina verticale è predisposta per il montaggio del trasmettitore da campo.

  • Materiale

    Palina verticale: acciaio inox AISI 304
    Piastra di base, tubo trasversale, tubo di immersione, tettuccio di protezione dalle intemperie: acciaio inox AISI 304 Catena: PP

  • Dimensione

    Palina verticale: 1495x60x60 mm
    Piastra di base: 150x150 mm
    Tubo trasversale: 1490x30x30 mm
    Tubo di immersione: 2000/3500 x40 mm
    Catena: 5000 mm

  • Temperatura di processo

    -15 … 80 °C
    (5 … 176 °F)

  • Pressione di processo

    Pressione ambiente
