La protezione HAW562 viene utilizzata per proteggere i componenti elettronici dalle sovratensioni. Garantisce che i picchi di sovratensione che si verificano in cavi di segnale (ad esempio 4...20 mA), in linee di comunicazione (bus di campo) e in linee elettriche vengano scaricati a terra.
Vantaggi
Gli strumenti di misura presenti sull'impianto sono sempre tutelati
L'aumento della disponibilità dell'impianto si coniuga perfettamente con i componenti elettronici coinvolti nel processo di automazione e con la tecnologia di misura
Applicazioni in aree Ex - disponibile opzionalmente con omologazione SIL2 per sicurezza intrinseca
Resistenza alle vibrazioni e agli urti secondo la norma EN 60068-2
Scudo di messa a terra diretta e indiretta
Selezione Fundamental
Prodotti semplici
Selezione, installazione e messa in funzione semplice
In che modo la profilatura della temperatura aumenta la sicurezza dell'impianto e la qualità di prodotto in sili e serbatoi per lo stoccaggio di prodotti alimentari sfusi.

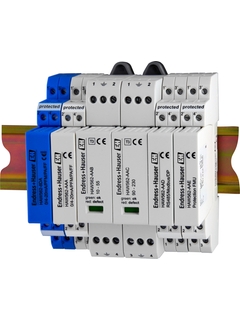

Protezione da sovracorrenti momentanee per montaggio su guida DIN Dispositivo compatto (senza separazione tra modulo di montaggio e modulo di protezione) Flessibilità di integrazione nelle catene di misura dell'industria di processo grazie ad approvazioni secondo ATEX e IEC e conformità SIL2 Compatibilità con i principali bus da campo (HART, FF PA) Concetto di messa a terra innovativo per evitare correnti di equalizzazione a bassa frequenza - Possibilità di messa a terra della schermatura diretta e indiretta in un unico dispositivo Funzionamento continuo dell'impianto grazie al ripristino automatico dopo il processo di scarico
Certificazione
Conformità SIL2 CSA.....
Dimensioni (lxpxh) in mm
HAW562-AAA, HAW562-AAD, HAW562-AAE, HAW562-8DA: 12x90x72,5 mm (0.47x3.54x2.85") HAW562-AAB, HAW562-Ac.a.: 18x90x73 mm (0.71x3.54x2.87")
Tensione di esercizio
24 V/60 V/230 V/5 V/12(80) V/24 V
Principio di misura
Protezione da sovratensione momentanea
Principio di misura
Protezione da sovratensione momentanea per guida DIN
Funzione
Si utilizzano protezioni da sovratensione momentanea per proteggere i componenti elettronici dell'impianto dalle sovratensioni. Ciò permette di proteggere gli strumenti di misura più costosi e di aumentare la disponibilità dell'impianto.
Applicazione
Protezione da sovratensione momentanea per cavi di segnale o alimentazione
Betriebsanleitung HAW562-AAB/-AAC für Versorgungsleitungen
Operating instructions HAW562-AAB/-AAC for supply lines
Manuale operativo (BA)
Versione inglese - 04/2014
New version available in English

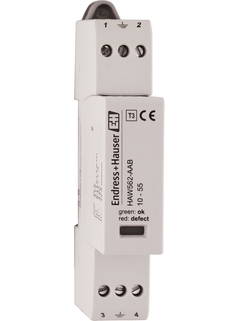

HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Versorgungsleitungen 10-55 V / 90-230 V HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of supply lines 10-55 V / 90-230 V
Betriebsanleitung HAW562-AAA/-AAD/-8DA für Signalleitungen
Operating instructions HAW562-AAA/-AAD/-8DA for signal lines
Manuale operativo (BA)
Versione inglese - 12/2010
New version available in English

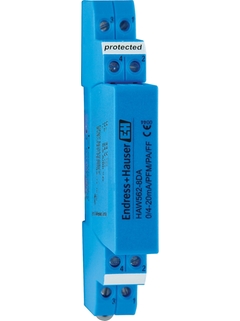

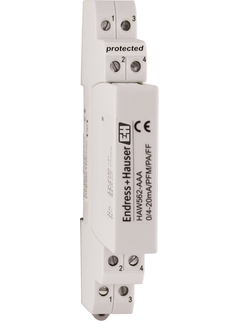

HAW562-AAA/-AAD/-8DA Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Signalleitungen 0/4-20mA, PFM, PA, FF, RS485, Modbus, DP HAW562-AAA/-AAD/-8DA Surge arrester for top hat rail mounting for the protection of signal lines 0/4-20mA, PFM, PA, FF,RS485, Modbus, DP
Betriebsanleitung HAW562-AAE für Prosonic FM9x
Operating instructions HAW562-AAE for Prosonic FMU9x
Manuale operativo (BA)
Versione inglese - 12/2010
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Prosonic FMU9x HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of FMU9x
